Прицеп для лодки и катера: 5 рекомендаций по выбору и обзор 3 лучших прицепов

Надувная лодка и «лодочный» прицеп

Прицепы с роликами при перевозке лодки из ПВХ отпадают сами собой по вполне понятным причинам. Остаются прицепы с ложементами (или сланями, как иногда их называют). Естественно, что лодку на прицепе с ложементами можно перевозить только в положении «килем вниз». Но даже в этом случае лодку, особенно больших размеров (4,5 м и более), не стоит в некоторых случаях затаскивать на прицеп с помощью лебедки — есть риск испортить ткань днища, так как большинство подобных прицепов «грешат» острыми торцами балок. Если прицеп имеет загибы ложементов, то в этом случае задача немного упрощается, правда, все зависит от конкретной конструкции лодки и прицепа.

Если на лодке имеется усиление в виде полос ПВХ, проходящих вдоль баллонов в местах стыка днища и бортовых баллонов, то вытащить лодку из воды можно, воспользовавшись лебедкой, если, конечно, ложементы не погружены в воду.

Для того чтобы лодка прожила как можно дольше, прицеп стоит подготовить к ее перевозке. Опыт показывает, что правильное расположение ложементов относительно киля поможет сохранить лодку при долгих перевозках по неровным дорогам. Ложементы должны находиться в таком положении, чтобы большая часть бортовых баллонов опиралась на них. При этом транец лодки не должен выступать за кромки ложементов, особенно если лодка транспортируется вместе с мотором.

При транспортировке лодки с установленным на транце мотором его надо прочно крепить в раме прицепа либо фирменной штангой-фиксатором, либо каким-нибудь самодельным устройством, которое не позволит ему «болтаться» вместе с транцем. Для этого достаточно сделать простейший упор из фанеры или доски, который одним краем будет упираться в раму прицепа, разумеется, с фиксацией, а другой — фиксировать «ногу» мотора.

Если позволяют средства и есть навыки, то можно изготовить специальные, большой площади и длины, накладки на ложементы — свеобразные кильблоки. Это поможет хотя бы немного уменьшить давление на лодку в местах соприкосновения с ложементами и устранить возможность перетирания ПВХ-ткани во время движения.

На прицепе с ложементами лодку также надо хорошо закреплять и во время перевозки периодически проверять крепление

Это важно, так как при перепадах температуры воздуха давление в баллонах изменяется достаточно быстро, и крепеж будет ослабевать

Полезно лодку закрыть транспортировочным тентом, который, конечно, следует прочно закрепить. Его наличие позволит перевозить в лодке легкие, но объемные грузы, разумеется, если они также будут как-то закреплены.

Два слова о самом прицепе. Для перевозки надувной лодки надо приобретать прицеп с достаточно мягкой подвеской. То есть, если прицеп рессорный, то рессоры должны быть длинными и «мягкими», если подвеска основана на резиновых жгутах, то стоит посмотреть, насколько она мягко работает.

Если же подвеска жесткая, прицеп будет скакать по всем выбоинам, что создаст не только сложности с управлением, но и самой лодке достанется, как говорится, на орехи. Исправность амортизаторов, если они предусмотрены конструкцией, и их жесткость также имеет смысл проверять регулярно.

На самом деле перевозка надувной лодки на лодочном прицепе может кому-то показаться нонсенсом, в этом случае проще использовать, к примеру, РИБ. И на волнах он ведет себя спокойнее, и в обслуживании немного проще. Но каждый делает свой выбор сам, поэтому и появился этот краткий материал, содержащий практические советы, тем более что в современных экономических условиях многим не по средствам покупка дорогой лодки из стеклопластика.

И. Лагутин, «КиЯ», 2009 г.

Поделитесь этой страницей в соц. сетях или добавьте в закладки:

Регистрация прицепа

Устройство для транспортировки лодки требует регистрации в ГИБДД. Поэтому после покупки прицепа его необходимо поставить на учет на протяжении 10 дней начиная с момента покупки.

Для регистрации понадобится:

1. Собрать пакет документов, который состоит из:
   • документа, подтверждающего вашу личность;
   • паспорта транспортного средства, который выдается при покупке;
   • договор о купле-продаже.
2. Обратиться в любое отделение ГИБДД, вне зависимости от места регистрации или проживания, и заполнить согласно с образцом заявление о регистрации прицепа.
3. Оплатить государственную пошлину, размер которой может быть в пределах 350-1500 рублей в зависимости от вида регистрационных действий.
4. Предоставить купленное устройство на осмотр инспектору ГИБДД, который сверит VIN-номера и поставит соответствующую отметку о прохождении процедуры.
5. Подать документы на регистрационный учет.

По окончании регистрации вы получите свидетельство о регистрации, а также государственный знак регистрации. В паспорте транспортного средства будет сделана отметка о регистрации.

Один раз в два года для прицепов, которым менее 5 лет, и раз в год – если больше требуется проходить техосмотр прицепа. Дата каждого осмотра прописывается в талоне к устройству.

Совет! Для успешного прохождения техосмотра обладателям крытых прицепов понадобится осуществить гидроизоляцию накрытия. Всем, проживающим в районах с неблагоприятным климатом, данная процедура является обязательной для выполнения.

Для обладателей категорий «В», «С» и «Д» разрешается использование легких прицепов с весом не более массы снаряженного авто, а общая сумма транспортного средства и прицепа должна быть менее 3500 кг. Для более тяжелых установок понадобится открывать категорию «Е».

Регистрация

После покупки у новоиспеченного владельца есть 10 дней, чтобы совершить регистрационные действия в отделении ГИБДД. Для регистрации можно оформить заявление на сайте госуслуг, но при явке придется предоставить пакет документов. Сюда относятся:

• Документ, удостоверяющий личность (паспорт обязательно).
• Документальное подтверждение собственности. В качестве него выступает договор купли-продажи, справка-счет или прочий документ от продавца.
• Также предварительно необходимо оплатить госпошлину. При регистрации через госуслуги оплата производится в режиме онлайн.

Зарегистрировать прицеп можно и по доверенности. Юридические лица предоставляют полис ОСАГО и диагностическую карту технического осмотра. Физические лица при регистрации прицепа массой менее 3,5 т техосмотр проходить не обязаны. Результатом регистрации является выдача госномеров, которые следует незамедлительно установить на прицеп.

Как видно из вышесказанного, разные прицепные устройства могут попасть в различные категории. Они существенным образом повлияют на процедуру регистрации, а также на эксплуатацию. Поэтому рекомендуется покупать прицепы, максимально адаптированные по своим параметрам к перевозке имеющегося плавсредства

Если же прицеп приобретается заранее, то необходимо обратить внимание на универсальные модели с возможностями регулировок, однако эти модели не должны выходить по своим характеристикам за регламенты, предписанные ГИБДД

Основные этапы сборки

Будущая конструкция должна размещать в себе плавсредство так, чтобы его масса распределялась равномерно относительно продольной оси. Распределение нагрузки относительно поперечной оси выполнено таким образом, чтобы на переднюю часть приходилось 65-75% массы лодки.

Сборка рамы. Рекомендуется сборку проводить не ботовыми соединениями, а с помощью сварочного аппарата. Лонжероны и траверсы крепятся отдельно от ходовой части. Перпендикулярные элементы можно укрепить треугольной косынкой, которая вырезается из листового металла. Балка крепится к раме болтами. При наличии рессор под проушины привариваются шпильки. Необходимо соблюдать строгую перпендикулярность оси моста по отношению к оси рамы. Крепежный механизм желательно приобрести в готовом виде, так как на него будет приходиться высокая нагрузка. Он крепится к дышлу посредством сварочного или болтового соединения.

Проверка геометрии. Важным моментом является проверка перпендикулярности моста или балки по отношению к оси симметрии. Эту проверку проводят визуально. Подцепив прицеп к автомобилю, следует проехать небольшое расстояние по прямой. Если геометрия нарушена, то прицеп будет уводить в сторону. Распределение нагрузки определяют динамометром. Пока прицеп не оборудован крепежными элементами, лодку следует перемещать вперед – назад до тех пор, пока на фаркоп не будет приходиться сила в 500-800 Н. Выставив лодку, можно нанести соответствующие метки.

Установка оборудования. Опорная ножка или рулевое колесо – необязательная часть прицепа, однако очень полезная. После сцепки колесо должно приподниматься и фиксироваться в этом положении. Опускается колесо только при необходимости перекатывать отцепленный прицеп.

Металлические крылья привариваются, а пластиковые заранее подготовленными кронштейнами крепятся к раме. Некоторые мастера лебедку прикручивают к имитированному переднему борту, но так как большинство устройств не имеет бортов, то механизм приваривается к дышлу примерно над рулевым колесом.

Конические кильблоки устанавливаются на горизонтальную ось. Если есть в наличии обычные ролики, то их крепят на наклонные оси. Угол наклона равен углу плоскости борта лодки

Важно, чтобы лодка опиралась о кильблоки, но не висела на них, иначе можно повредить днище

Есть еще один вариант размещения плоскодонной лодки (подходит для надувных моделей). На платформу тележки монтируется стапель с ложементами. Рейки ложементов следует обернуть поролоном или ковролином, чтобы при случайном трении не повредился материал лодки. При наличии ложементов кильблоки не нужны, но в задней части прицепа следует установить ролики или колеса, по которым лодка будет катиться при погрузке или разгрузке. В этом и заключается доработка лодочного прицепа для спуска лодки на воду.

Усовершенствование конструкции. Основные работы можно считать завершенными. Доработка направлена на улучшение эстетичного вида и повышение функциональности. Прежде всего, все металлические конструкции покрываются грунтовкой. При наличии неровностей можно нанести шпатлевку, а затем покрасить. Брызговики улучшают внешний вид, но не стоит забывать, что их наличие – требование ГИБДД. Для электропроводки придется приобрести стандартный разъем-розетку, который крепится к фаркопу автомобиля

Обратите внимание на то, чтобы лодка при погрузке или разгрузке не повредила провода. С этой целью их протягивают снизу рамы и крепят к несущему профилю

Аккуратное изготовление и эксплуатация прицепа позволят получить отличный результат

По надежности такое устройство не будет уступать фабричному, а по некоторым параметрам может даже превосходить его

Аккуратное изготовление и эксплуатация прицепа позволят получить отличный результат. По надежности такое устройство не будет уступать фабричному, а по некоторым параметрам может даже превосходить его

Важной составляющей долговечной службы является также правильное хранение прицепа. Если есть возможность, его следует обработать антикоррозийным составом

Перевозка лодки

Особенности характерные для транспортировки ПВХ лодок:

1. Перевозка на обычном прицепе требует дополнительной устилки в виде линолеума либо ковролина, чтобы не повредить дно и баллоны лодки об борта, а также острые кромки.
2. При наличии тента, его можно использовать в качестве дополнительной фиксации.
3. Крепление должно находиться поперечно стропам. Если расположить плавсредство килем вниз, необходимо чтобы внутри не было никакого груза.
4. Закрепить лодку нужно так, чтобы потом было удобно ее спускать в воду.
5. Предпочтительнее использовать автоприцеп, оборудованный специальными крепежами и лебедкой, позволяющей достать плавательной средство из водоема.

При наличии тента, его можно использовать в качестве дополнительной фиксации

Топ пяти недорогих прицепов на Российском рынке

Модель: МЗСА 81771C.101-05

Автоприцеп для небольших катеров. Хит продаж!

Прицеп для компактных катеров весом до полутонны. Модель имеет все необходимые функции: несущая рама подвижна относительно оси, что необходимо для верного распределения веса катера. Полосные ложементы обтянуты ковролином во избежание царапин на корпусе судна. Антикоррозийное стойкое покрытие металлических частей оберегает их при погружении в воду. Блок задних фонарей является съёмным. Ручная лебёдка имеет усиленную конструкцию.

Характеристики:

• максимальная длина лодки 3,9 м;
• грузоподъёмность 560 кг;
• одноосный (два колеса).

Цена: 43 100 рублей.

Автоприцеп разборный для небольших катеров. Снимается дышло.

Габаритные огни смонтированы на съёмных панелях, легко демонтируются перед спуском лодки на воду.

Носовой упор имеет возможность регулировки в вертикальной плоскости.

Модель: МЗСА 81773G.021-05

Двуосный автоприцеп для перевозки катеров и габаритных моторных лодок

Эта модель имеет съёмное дышло и подвижную относительно оси раму. Конструкция несущей части и креплений позволяет правильно распределить вес катера и закрепить его наилучшим образом. Рессорный тип подвески оберегает судно на необорудованных просёлочных дорогах. Антикоррозийное покрытие защищает несущие части конструкции от влияния неблагоприятных погодных условий и при погружении металлических частей в воду.

Характеристики:

• максимальная длина лодки 5,45 м;
• грузоподъёмность 420 кг;
• двуосный (четыре колеса).

Цена: 78 100 рублей.

Лебёдка имеет усиленный расширенный упорна прочности конструкции.

Двуосный прицеп более устойчив, рама имеет дополнительные точки опоры, что положительно отражается на прочности конструкции.

Зависимая рессорная система отличается мягкостью хода и хорошей грузоподъёмностью.

Модель: 8213 B5

Одноосный прицеп серии «Водник» для лодок и катеров

Прицепы «Водник» для тяжёлых видов плавсредств оборудуются самосвальной системой, которая хорошо зарекомендовала себя на практике. «Самосвал» приводится в действие ручным способом и облегчает спуск катера на воду. Вы можете сделать это даже в одиночку! Металлические детали конструкции окрашены стойкими порошковыми эмалями. Они надёжно защищают корпус от коррозии. Лебёдка усиленной конструкции входит в комплект, а вот запасное колесо для прицепа и опорное шасси придётся приобретать отдельно.

Характеристики:

• максимальная длина лодки 5 м;
• грузоподъёмность 540 кг;
• одноосный (два колеса).

Цена: 47 000 рублей.

Опорное шасси можно приобрести для дополнительной устойчивости прицепа

Ручная лебёдка облегчает спуск судна на воду и подъём его на ложементы.

Задние огни смонтированы в один блок, он легко снимается и крепится обратно

Модель: ЛАВ-81017

Целевой автоприцеп для катеров

Прицеп рассчитан на транспортировку серьёзных моделей катеров. Конструкция прицепа усилена дополнительными рёбрами жёсткости и двумя несущими осями, которые принимают на себя вес судна. Роликовые ложементы регулируются, подстраиваясь под линию корпуса катера. При спуске на воду и подъёме обратно на прицеп они облегчают скольжение корпуса. Лебёдка усиленной конструкции выдерживает вес до двух тонн.

Характеристики:

• максимальная длина лодки 7,9 м;
• грузоподъёмность 1730 кг;
• двуосный (четыре колеса).

Цена: 185 000 рублей.

Математически рассчитанная конструкция плотно «обнимает» киль катера.

«Качалка» – уникальное приспособление. Оно облегчает спуск катера на воду и подъём на ложементы

Чтобы перевезти серьёзную лодку, нужен серьёзный транспорт.

Модель: ЛАВ-81018А

Автоприцеп для тяжёлых катеров

Прицеп предназначен для перевозки судна по всем типам дорог. Отличается мощной конструкцией, оснащён двумя осями и четырьмя домкратами с качающимися спаренными роликами для установки катера. Оборудован тормозной системой наката и аварийным тормозом. Ложементы анатомической конструкции надёжно «схватывают» корпус судна с двух сторон, жёстко и бережно удерживая его в правильном положении.

Характеристики:

• максимальная длина лодки 9 м;
• грузоподъёмность 2200 кг;
• двуосный (четыре колеса).

Цена: 218 000 рублей.

Роликовые ложементы предназначены для плавного скольжения корпуса при погрузке и разгрузке.

Рама прицепа способна выдержать более двух тонн груза

Правильная установка катера на прицеп – залог успешного отдыха!

Способы перевозки надувной лодки ПВХ

Второй вопрос, который стоит перед обладателями этого транспорта, как перевозить лодку и перемещать с места на место на суше. В случае с гребной лодкой, которая настолько компактна и помещается в рюкзак, дополнительные средства для перевозки не нужны. Преимущество состоит в том, что ее можно переместить, накачать на природе без помощи кого-либо. Но не всегда любители водного отдыха хотят заниматься этим, большинство из них предпочитают привезти уже готовую лодку и спустить на воду. Существует ряд способов для перевозки.

На прицепе с бортами.

Обычный бортовой прицеп – самый распространенный вариант транспортного средства, который можно встретить у многих автолюбителей

Перемещение надувной лодки с его помощью не является оптимальным вариантом, так как имеет ряд недостатков, на которые стоит обратить внимание: откидные борта имеют острые углы, сам прицеп испещрен торчащими головками болтов, чем грозит транспортировке плавсредства, делая ее невозможной по причине повреждение баллонов и днища. Выходом из этого положения является техническое усовершенствование прицепа – приобретение специальной подстилки, которая поможет скрыть острые края

После этих доработок перевозка плавсредства станет безопасной. При этом, чтоб плавсредство не протерлось и держалось крепко, необходимо предусмотреть стропы, которые закрепят его и сделают перевозку еще и надежной. В таком случае транспортировка возможна килем вниз и килем вверх. Мотор (при наличии) перевозится отдельно.

На лодочном прицепе.

Обязательными составляющими этого прицепа является лебедка, направляющие и световая сигнализация. Надувная лодка на этом прицепе транспортируется килем вниз. При этом, мотор плавсредства снимается с транца и перевозится либо в кабине машины, либо внутри лодки, с предусмотренными заранее мерами защиты баллонов от деталей двигателя. Если же вариант со съемом мотора не подходит, следует крепко прикрепить его ремнями, чтобы он не отвалился. При этом он должен находиться в опущенном состоянии.

На самодельных конструкциях.

Этот вариант перемещения имеет ряд преимуществ перед предыдущими: индивидуальные размеры и цена. При изготовлении прицепа собственными руками следует помнить, что все острые края должны быть защищены.

4. Контактные платформы.

Рабочая поверхность этой платформы выровненная и не имеет бортов. Роль фиксаторов играют широкие ремни. На выбор платформы влияет площадь лодки.

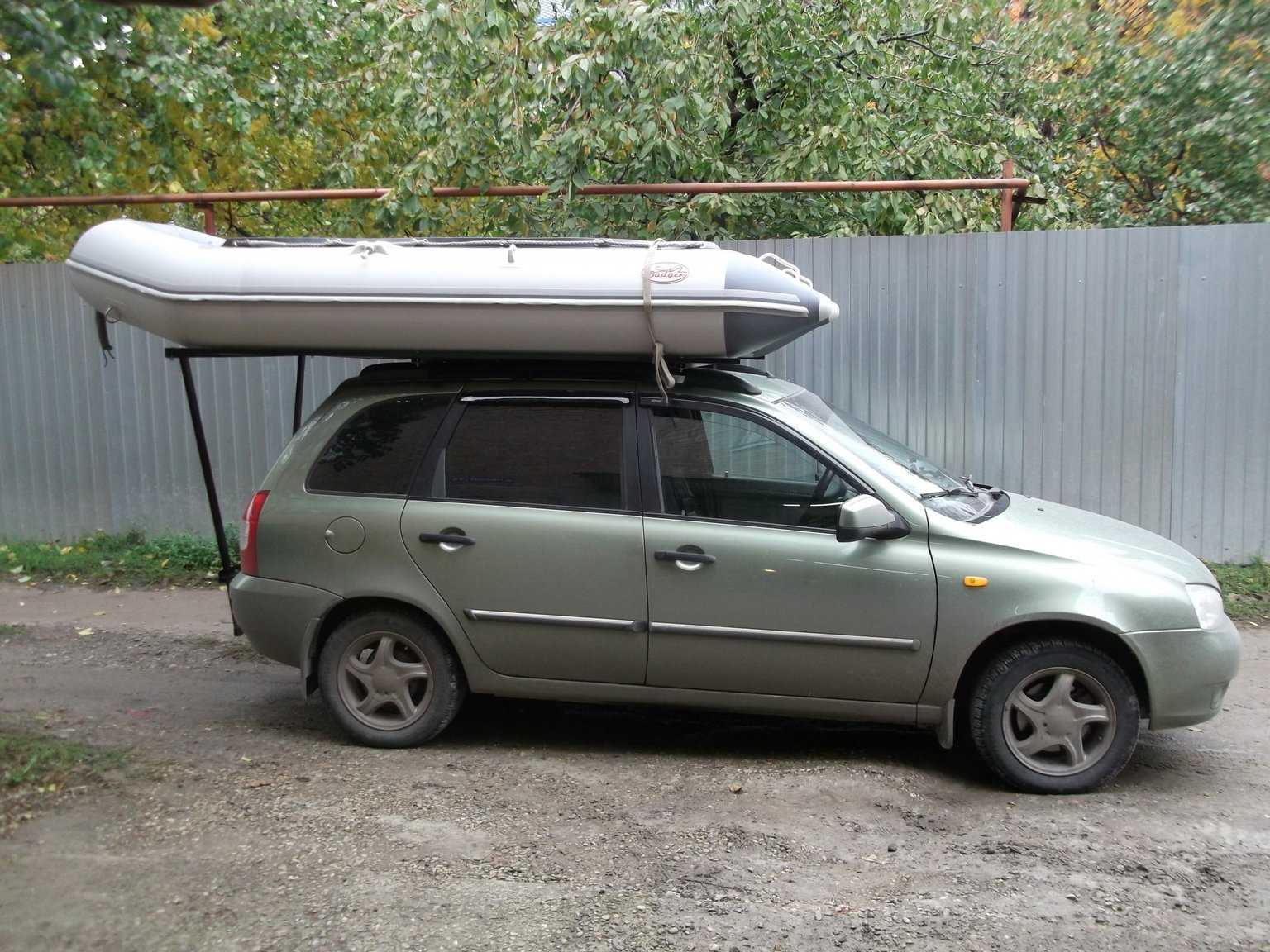

Если же прицеп того или иного вида отсутствует и возможностей на его приобретение нет, есть еще одни способ транспортировки плавательного средства: перемещение на крыше автомобиля. Для транспортировки этим способом необходим стационарно установленный багажник и поперечины. При этом плавательное средство помещается дном вверх и закрепляется ремнями. Недостатком этого способа является вероятность повреждения авто или лодки при неправильном закреплении последней. Поэтому каждый владелец решает для себя сам как перевозить лодку ПВХ.

Дополнительные приспособления – неотъемлемая часть процесса перемещения надувной лодки по суше

Ходовая часть

Относительно ходовой части также существуют правила, которые подкреплены государственными стандартами. Их соблюдение гарантирует безопасность передвижения по дорогам. Ось, на которую крепятся шарниры и колёса, должна быть крепкой, что подтверждается испытаниями при прохождении регистрации прицепа. В качестве колёс используются только модели, предназначенные для мотоциклов, мопедов или автомобилей, но никак ни садовых тачек.

При разработке конструкции ходовой следует учесть, что нагрузка на переднюю часть (месторасположение фаркопа) составляет 70%, а остальные 30% распределяются на задний край каркаса. Это улучшает манёвренность прицепа при поездке по трассе и создаёт максимальную безопасность для других участников движения.

Ось, на которую крепятся шарниры и колёса, должна быть крепкой, что подтверждается испытаниями при прохождении регистрации прицепа

Проверка рамы

Готовую корпусную часть в обязательном порядке проверяют на предмет: насколько оси перпендикулярны по отношению к колесам. Прицеп и автотранспортное средство сцепляют и отправляются в путь. Нужно проехать хотя бы несколько км, чтобы посмотреть, не будет ли вести конструкцию в сторону.

На следующем этапе выполняют проверку балансировки рамы. На прицеп устанавливают плавсредство и наблюдают, какая нагрузка идет на фаркоп. Специалисты советуют не допускать нагрузки на сцепной механизм, которая будет превышать 60-80 кг.

В случаях, когда раму начинает «вести» либо не соблюдается баланс корпуса, ось снимают и выставляют в нормальное положение.

Виды

Транспортировочные шасси выпускаются в следующих разновидностях:

Трансформеры КТ-5

Данная модель имеет затворную конструкцию, где шасси крепятся параллельно транцу лодки в сложенном положении, что позволяет упаковать надувное плавсредство без снятия шасси.

Такая конструкция весьма выгодна для пользователя: удобная, компактная, в походном положении шасси размещаются за транцем и не мешают управлению судном.

За счет своей функциональности, конструкция КТ-5 обеспечивает комфортное перемещение лодки одним человеком, где нет необходимости обращаться за посторонней помощью.

В качестве материала для основы, монтирующейся на транец судна, применяется сталь с толщиной 3 мм. Для стойки колеса используют профильную трубу с системой пазов, которые способствуют быстрой установки, снятию или изменению положения шасси из рабочего состояния в походное.

Колеса этой разновидности оснащены автоматическим пружинным механизмом, что позволяет перемещать лодку по неровным поверхностям (не образуют люфтов, дребезжания).

Автоматические (КТ-3Н, КТ-3НУ)

Такая модель изготавливается из нержавеющей стали, оснащена системой автоматической фиксации, применяется для надувных плавсредств со стационарным транцем, либо для лодок небольших размеров с жестким корпусом.

Преимущества:

1. Высокое качество материала, сборки. Надежность.Отличный дизайн.Оптимальное решениедля перемещения судна на дальние дистанции. Удобство при эксплуатации(легко и просто приводятся в эксплуатационное положение, также и собираются).

В процессе производства автоматических колес серии КТ используют лазерную порезку, а швы свариваются аргонной сваркой, в результате достигается высокая точность и оригинальный внешний вид.

Такая конструкция способна выдерживать снаряженную лодку с весом 120 кг.

Складные

Изделие устанавливается на внешнюю сторону транца, что позволяет беспрепятственно складывать шасси и вниз и вверх. Для фиксации изделия используются пружины, расположенные внутри стойки, изготовленной из нержавеющей стали.

Читайте: Выбор удочки для рыбалки – руководство для начинающих

Не только стойки, но и остальные детали производятся из нержавейки и наделены сверхпрочностью, устойчивы к пресной (изделие KS-03) и к морской (изделие KS-04) воде.

Преимущества:

Легко снимаются и складываются

Нет необходимости каждый раз монтировать и демонтировать изделие

Ручной способ крепления,не мешают управлению судном

Есть вариант упаковки спущенной лодки вместе с колесами, применяется для любых видов надувной лодки из ПВХ, максимальная нагрузка на колеса составляет 180 кг.

Поворотно-откидные

Модель применяется для перемещения надувной лодки одним человеком на ближние расстояния.

Монтируются к фанерному стационарному транцу с помощью 4 болтов. Благодаря поворотному устройству, регулируется положение и вверх и вниз за счет крепежной шпильки.

Чтобы демонтировать аксессуар, достаточно снять гайку, находящуюся на стойке сбоку. Для накачивания камер подходит любой автомобильный насос. Максимальная грузоподъемность шасси составляет 140 кг.

Все детали изготовлены из прочной нержавеющей стали, а диски – из пластика высшего класса.
