Печь-щепочница: варианты для похода и дачи, из покупных и подручных материалов

Разновидности агрегатов

Принято выделять складные щепочницы трехгранного, пирамидального и прямоугольного типа, печки-свечи, конструкции специально под котелок или металлическую чашку, флягу. Из особенностей выделяются следующие позиции:

  1. Если печь сконструирована правильно, в ней присутствует хорошая тяга. Она дает возможность быстро произвести растопку и необходимый максимальный огонь с помощью любого подручного топлива.
  2. Походная печь-щепочница безопасна в применении, от нее не исходит открытый огонь, не остаются угли, из-за которых может начаться пожар. Ее можно применять в местах, где запрещается разводить костер.
  3. Благодаря компактным размерам подобное устройство легко помещается в рюкзак для переноски.
  4. Если отсутствует подходящий для конструкции топливный материал, рекомендуется воспользоваться сухим горючим или спиртом.

При расходовании минимального количества веток, шишек, коры, еловых иголок создается необходимая энергия, для розжига же достаточно небольшой охапки таких материалов. А благодаря оригинальной конструкции огонь защищается от ветра, усиливается до необходимого состояния, концентрирует тепло в нужном месте. В такой печке удобно утилизировать мусор, появляющийся во время пребывания на природе. Она может использоваться вместо свечки для минимального освещения, на ней удобно разогревать ароматические масла, специальные жидкости, отпугивающие комаров, мошек.

Делаем экономичную буржуйку на дровах

Дабы попусту не отвлекать внимание читателя всем известными конструкциями простых дровяных буржуек, коих и так полно в интернете, мы предлагаем ознакомиться с чертежами более серьезного обогревателя. Его особенность – наличие двух дымооборотов (ходов), организованных внутри тела печи для наилучшей теплоотдачи

Ведь какой главный недостаток обычной буржуйки? Правильно, низкий КПД, поскольку львиная доля выделяющейся теплоты сходу улетает в дымовую трубу.


Делая 2 оборота по каналам печки, продукты горения отдадут больше теплоты воздуху помещения Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.

Для изготовления источника тепла понадобятся следующие материалы:

  1. Листовой металл толщиной не менее 4 мм, оптимально – 5 мм. Из него вы сварите корпус, дымообороты и дверцы.
  2. Для свода топливника, испытывающего наибольшую тепловую нагрузку, лучше взять лист толщиной 6 мм.
  3. Отрезок трубы диаметром 100 мм на патрубок дымохода.
  4. Арматура периодического профиля диаметром 16—18 мм для изготовления колосниковой решетки.
  5. Уголок №4, труба 40 х 40 мм или другой металлопрокат для ножек.
  6. Готовые ручки на дверцы.

https://youtube.com/watch?v=XGXBn3lKYLk

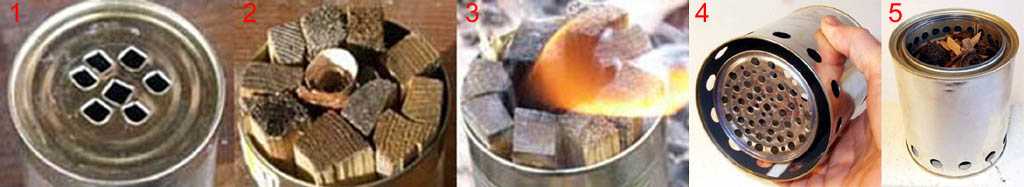

Вариант №1. Миниатюрная печка из консервной банки

Самый примитивный одностенный вариант – это походная печь своими руками, выполненная из консервной банки. В процессе ее создания вам понадобится обычная консервная банка или же железная кружка, но обязательно минимального размера (примерно как высокий стакан). В дальнейшем же вам предстоит совершить такие действия.

Шаг 1. Вначале проделайте в дне кружки или банки пару-тройку отверстий для создания тяги (они послужат источниками для подачи воздуха в корпус)

Важно, чтобы эти отверстия совпадали с внутренним каналом движения воздуха. Есть и другой вариант – проделать в дне одну большую дыру, но в таком случае угли могут выпадать наружу

Шаг 2. Затем заполните банку маленькими (толщиной примерно в палец) деревянными чурками, чтобы те при этом не выходили за края банки. Закладка дров должна быть строго вертикальной (некое подобие «индийской свечи»).

Шаг 3. После этого извлеките из корпуса чурку, которая расположена в центре, – так вы обеспечите канал для прохождения воздуха.

Шаг 4. Засуньте в образованный канал бумагу или сухую траву, подожгите ее.

Шаг 5. Данная конструкция, объем которой будет составлять примерно 500 мл, будет гореть порядка 25-ти минут, чего более чем достаточно для приготовления чего-либо «на скорую руку». Территория при этом задымляться не будет!

Шаг 6. Разумеется, если в походе принимает участие много человек, то банка должна быть больше – хотя бы на один или два литра. Но зато в таком случае для получения стабильного горения дрова нужно использовать более толстые, да и в большем количестве.

Пламя, «добытое» с помощью такой конструкции, будет гореть порядка 60 минут. Этого хватит, чтобы и картошку как следует сварить, и шашлык на тлеющих углях пожарить.Это лишь один из вариантов изготовления. Теперь переходим к следующему.

Читайте так же, как самостоятельно сделать печь буржуйку

Аварийные

Напоследок посмотрим, как сделать щепочницу на крайний случай из подручных материалов. На поз. 1-3 рис. та самая Russian Can Stove, без изменений дожившаяся до печки Бонда. Такая щепочница преимущественно отопительная: горение в ней тихое, поверхностное. Щепочница на поверхностном горении дает слабое пламя, но очень много мягкого тепла. При запуске в палатке в качестве поддона можно использовать металлическую миску, в которую набросаны мелкие камешки прим. одинакового размера. Не песок, нужен ведь приток воздуха! Под миску нужно также подложить что-то не самовоспламеняющееся и плохо проводящее тепло: дно печки при догорании загрузки нагревается до 300-400 градусов, а дно миски через камешки 2-3 см в поперечнике до 140-160 градусов.

Походные печки-щепочницы из банок

Между прочим, лучшая загрузка топлива для аварийной щепочницы на поверхностном горении – туго засунутый рулон туалетной бумаги, также туго набитая медицинская вата и т.п. рыхлое топливо, в котором побольше целлюлозы и поменьше чего-то еще. Для розжига нужно 30-100 мл спирта либо любой другой ЛВЖ, крепкого спиртного (водка, коньяк, местный самогон) или растительного масла. Загрузку топлива карандашом, ручкой для письма или заостренной палочкой протыкают по оси до дна, обливают растопкой и поджигают. Горит долго, без копоти, тепла дает много.

Если среди порожних банок есть пара, входящих одна в другую, то из банок возможно быстро собрать более экономичную и пригодную для варки чая или супа в кружке щепочницу со смешанным режимом горения, поз. 4 и 5. Отверстия, разумеется, не обязательно должны быть такими аккуратными, их можно просто пробить ножом. Если печка будет загружаться рыхлым топливом, дырки во внутренней банке нужно протыкать изнутри, чтобы заусенцы не мешали загрузке. Также в обечайке (цилиндрической боковине) внутренней банки отверстий пробивается 1-3 ряда вверху. Веточное топливо загружается до нижнего края отверстий верхнего ряда, поз. 5. Это, конечно, не все варианты печек-щепочниц на крайний случай; возможны и другие вполне эффективные конструкции походных печей из банок, см. напр. видео:

Как правильно топить ракету?

Для получения максимального эффекта отопления перед основной закладкой топливного материала печь ракетного типа следует тщательно разогреть. Для этого используются легковоспламеняющиеся материалы: бумага, щепа, сухая стружка, опилки, картон, камыш или солома, которые укладываются в открытый поддувальный отсек.

Прогрев системы приведет к появлению характерного звука – тихого или громкого гудения. Далее в прогретый прибор осуществляется закладка основного топлива для получения необходимого количества тепловой энергии.

Сам процесс топки выполняется по следующей схеме:

  • Открытие дверки в поддувальный отсек.
  • Закладка топливного материала для поддержания оптимальной температуры горения.
  • С появлением гула в печи поддувало закрывается до момента полного перехода в беззвучный режим работы.

Ракетная печь для улицы

Печь для улицы может быть заводского производства либо сложена самостоятельно из кирпичей.

Заводская модификация реализуется под наименованием «Робинзон. Печи металлические, но по принципу построения и горения от самодельных ничем не отличаются.

Технически, они представляет собой устройство L- образного типа. Дровоприемник диагональный либо вертикальный, а вот розжиг топлива происходит через вертикальную часть конструкции. В заводском варианте также присутствует небольшое поддувало, контролирующее доступ воздуха, необходимого для тяги.

Из кирпичей реактивную печь для улицы можно сложить буквально за 10 минут. Раствора она не требует, состоит из 5 рядов, по 4 кирпича в каждом Так как нагрев емкости происходит за счет открытого пламени, топлива она много не требует, но при этом способна вскипятить довольно большое количество воды за короткие сроки.

Единственное, необходимо ставить на неерешетку для емкости, если кастрюлька или бочка будут перекрывать полностью вертикальный выход, тяги хорошей в печи не будет.

Относительно топлива, работает печь на дровах, шишках, щепках, листьях и так далее, то есть, это непривередливый к растопке очаг.

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные. Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г». В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно. Наиболее популярны модели «Робинзон» и «Огниво». Благодаря простоте конструкции их можно сделать самостоятельно.

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании, так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.

Важно! Устройство нуждается в предварительном прогреве перед топкой. Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся

И только в прогревшуюся топку укладываются дрова.

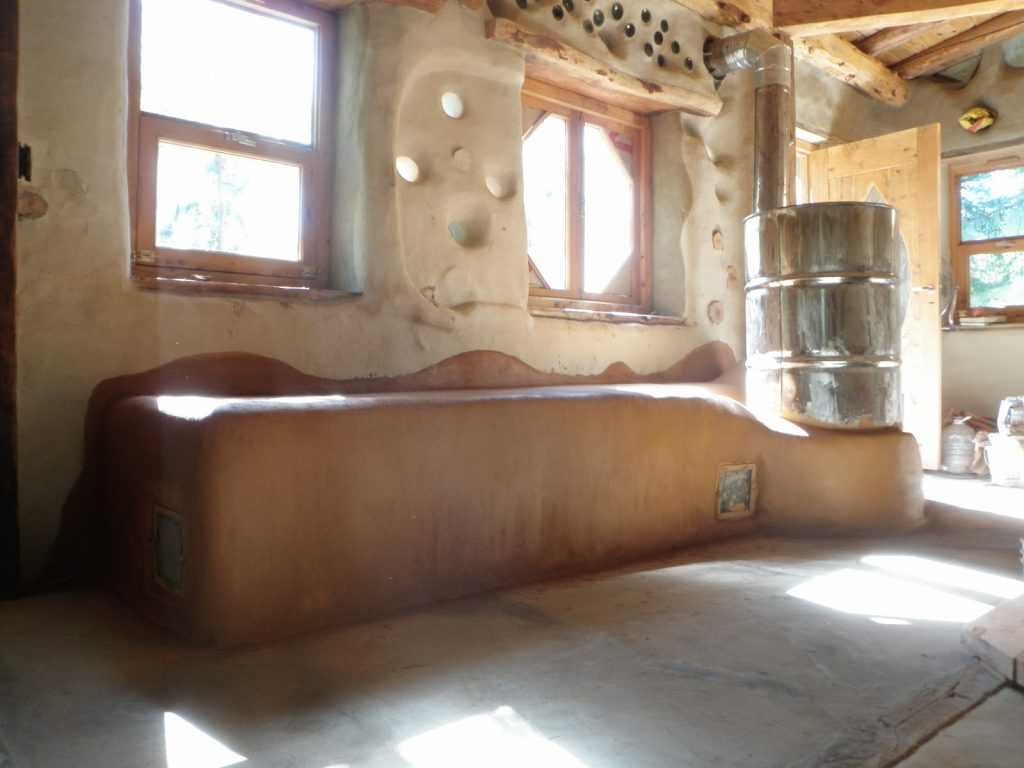

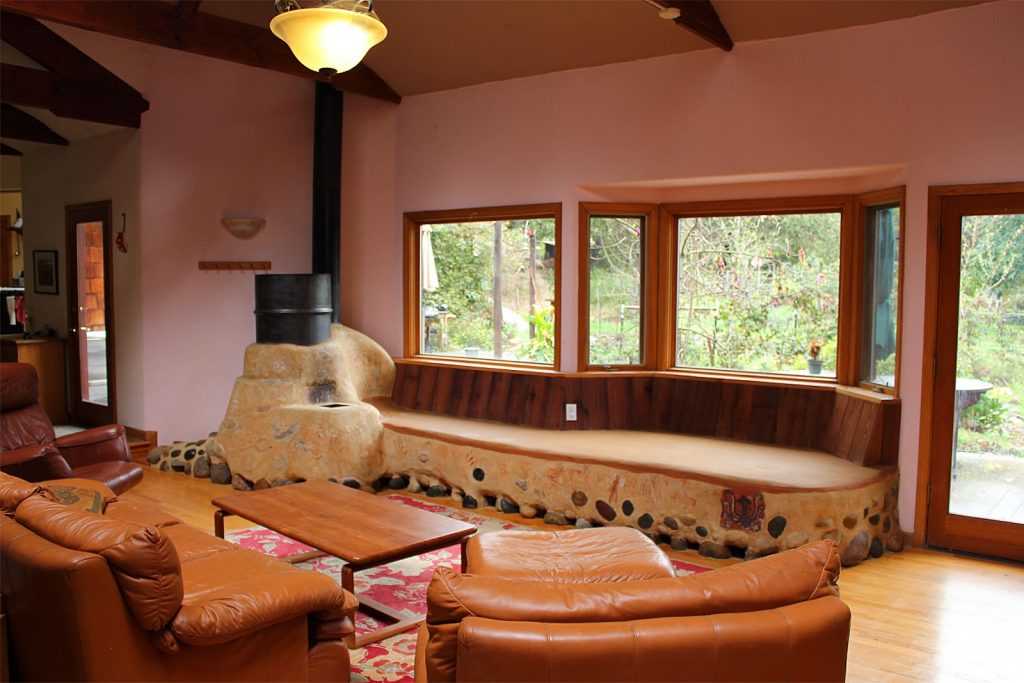

Печь-ракета длительного горения из кирпича

Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6—8 часов поддержания комфортной температуры.

Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.

Лучшие модели

По отзывам покупателей, составлен наш рейтинг лучших моделей газовых печей для гаража.

Модель Характеристики Цена
Газовая тепловая пушка MASTER BLP 33 M Наиболее подходит для обогрева большого бокса. Мощность отопителя 18 до 33 кВт. В течение 60 минут обеспечивает поток воздуха 1000 м3.

Устойчива к перепадам подачи электроэнергии. Ручная система поджига пламени. При нормальных условиях работы расход газа от 2,4 кг за час. Минимальное давление подходящего газа от 0,75 Бар. Вес пушки 9 кг

Средняя цена от 15700 рублей
Конвектор для обогрева большого гаража. Модель «Alpine Air NGS 50 F» Средняя мощность 4,9 кВт. Потребляет газа при работе в течение часа от 0,5 м3, диаметр выпуска дымохода 80 мм. Масса 31 кг.

Габариты – длина 220 мм, ширина 600 мм, высота 630 мм.

Предназначена для настенного крепления. Закрытая камера сгорания газа.

Поставляется с встроенным вентилятором и коаксикальной трубой.

22700

Газовый инфракрасный обогреватель «BALLU BIGH-3»

Максимальная мощность 3 кВт. Работает на пропан – бутане.

Система розжига пламени ручная.

За 60 мин работы расходуется 200 мг топлива.

Давление поступающего газа – 30 Бар

Масса 2 кг

1179
Керамическая газовая печь «NEOCLIMA UK-20». Максимальная мощность 4 кВт. Минимальная тепловая мощность 1,5 кВт.

Работает на пропан – бутане.

За 60 минут работы расходуется до 0,3 кг газа.

Масса 400 г.

5290
Конвектор газовый, модель «Alpine air NGS-20». Крепится на стену. Максимальная мощность 2 кВт.

Управление механическое с ручным розжигом.

Площадь помещения 22 м2.

Масса 22 кг.

22300

Самые простые конструкции можно выполнить самостоятельно из подручных материалов.

Печь-щепочница из барабана стиральной машины

С помощью болгарки срезается часть нержавеющего металла из отжившей свой срок старой стиральной машины.

Понадобится полоса из нержавейки шириной 18-20 см, которая будет определять высоту печки. Длина полосы должна составлять 65 см, из нее нужно скрутить трубу.

Сбоку конструкция оборудуется отверстием с дверкой, которая в открытом положении служит для закладывания дров, а в закрытом направляет весь жар наверх.

Отступив 5 см от верха, необходимо сделать отверстия для шампуров, а верхнюю часть снабдить решеткой для посуды.

Снизу оборудуется колосник с тремя отверстиями для установки колышков, фиксирующих печку в одном положении.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место Имя Записано Баллы Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15
  1. С ответом

  2. С отметкой о просмотре

4 Ракетное отопление из баллона – поработаем со сварочным аппаратом

Для сооружения ракеты выбираем жаропрочный и невзрывоопасный баллон. Оптимально для этих целей подходит цельнометаллический 50-литровый резервуар, в котором хранят пропан. Такой баллон имеет стандартные размеры: высота – 85 см и сечение – 30 см.

Такие параметры идеальны для самостоятельного изготовления печи. Скромные размеры и небольшая масса баллона не затрудняют работу с ним. При этом в готовой ракете разрешается сжигать любое древесное топливо. Можно также брать пропановые баллоны на 27 либо 12 л. Из них получаются компактные переносные печки. Но мощностные показатели подобных устройств невелики. Использовать их для обогрева комнат, дачных домиков нецелесообразно.

Печь из большого газового баллона: смотрится интересно, выглядит опасно

Для строительства печи кроме баллона потребуются:

  • трубы из стали сечением 15, 7 и 10 см (первые две пойдут на организацию вертикального внутреннего канала, третья – на дымоход);
  • профильное трубное изделие 15х15 см (из него мы сделаем загрузочный отсек и топливник);
  • 3-миллиметровый по толщине лист металла;
  • плотное (100 и более кг/куб. м) волокно из базальта (оно будет выполнять функцию теплоизоляционного материала).

В интернете представлены различные чертежи для создания печки из баллона. Мы предлагаем руководствоваться этой схемой.

Алгоритм изготовления ракетной баллонной установки прост. Сначала стравливаем весь газ из емкости. Затем выворачиваем вентиль, наполняем резервуар водой (доверху) и обрезаем по шву верхнюю его часть. Вырезаем с двух боковых сторон газового баллона окошки, которые требуются для подключения дымохода и монтажа топливной камеры.

После этого вставляем профильное трубное изделие в емкость, соединяем ее с каналом (вертикальным). Последний выводим через дно резервуара. Далее выполняем все необходимые действия, ориентируясь на представленный чертеж, а также на видео, которое мы предлагаем домашним мастерам для ознакомления.

В конце работ привариваем обрезанную часть емкости на ее место, анализируем все полученные швы на проницаемость. В сделанную конструкцию нельзя допускать бесконтрольного попадания воздуха. Если швы надежные, подсоединяем к самодельной системе дымовую трубу. К днищу баллона-ракеты привариваем ножки. Устанавливаем печку на стальной лист с параметрами 1,5х1 м. Агрегат готов к применению!

Как самому модернизировать печь длительного горения

Чтобы самодельная печь доставляла меньше хлопот, её можно улучшить.

Модернизация печи «бубафоня»

Вес конструкции печи «бубафоня» обычно достигает 150–170 кг. Это создаёт неудобство, поскольку для очистки от золы и других остатков горения её необходимо переворачивать. Чтобы этого избежать, можно усовершенствовать конструкцию, сделав в ней отверстия с дверцами. Однако следует учесть, что особенность такой печи именно в отсутствии лишних щелей, через которые может проникнуть воздух. Поэтому при изготовлении дверок потребуется их тщательная герметизация в закрытом положении. Этого можно достичь, приварив к корпусу металлические борты и уплотнения.

Воздушная тяга в топочной камере улучшится, если изменить количество и форму рёбер на круглой пластине поршня конструкции. Для этого вместо отрезков швеллера нужно приварить стальные пластины. При этом они должны иметь небольшой изгиб по всей длине детали. Такая форма даст возможность закручиваться поступающему воздуху, который равномерно распределится в топочной камере. Для получения нужного эффекта достаточно от 6 до 8 пластин.

Изогнутые рёбра на поршне помогут улучшить тягу

Модернизация кирпичной печи

Печь длительного горения из кирпича займёт намного меньше места, если её конструкция будет напоминать форму треугольника и размещаться в углу помещения. На порядовку такой конструкции потребуется меньше строительного материала и соответственно — финансовых вложений.

Кирпичный вариант печи длительного горения можно модернизировать отдельной заслонкой для переключения зимнего и летнего режима обогрева. В осенне-весенний период, когда нет заморозков, но воздух пропитан сыростью, эта заслонка поможет сделать обогрев не слишком жарким.

Дополнительная заслонка сделает обогрев более комфортным

Пиролизная печь и её принцип работы

Походная пиролизная печка.

Это эффективное устройство нагрева основывается на работе печки – буржуйки. Что в ней особенного? Качественный нагрев при минимуме топлива. Принцип работы заключается в длительном горении. При этом образуются горючие газы, а всё твердое топливо сгорает.

Обычные печки базируются на открытом пламени. Кислород в этом случае принимает активное участие, а газы в принципе не используются. Поэтому такой низкий КПД и быстрое прогорание дров. Другое дело – пиролизная печь сделанная своими руками. Здесь тление топлива происходит при определённом доступе кислорода. На первом этапе обеспечивается максимум воздуха, затем через 10 минут резко уменьшается. Печка переходит на режим тления. Все горючие газы при выгорании тоже отдают энергию. Пиролизная печь так же напоминает коптильню.

Как Вы можете создать пиролизную печь? Существует несколько простейших способов:

  1. Две консервные банки, в одну из которых будут засыпаться щепки;
  2. Несколько ёмкостей из подходящих жаропрочных материалов с горизонтальной загрузкой топлива.

Варианты изготовления

С определенным набором оборудования и навыков работы с металлом, смастерить печку-щепоницу будет несложно. Существует несколько актуальных вариантов.

Из барабана стиральной машины

Изношенную стиральную машину реально приспособить под отличный уличный очаг. Для устройства печки понадобится барабан стиральной машины. Отверстия по периметру барабана будут давать постоянный приток кислорода, а также служить в качестве декора.

На схеме указаны возможные размеры изготавливаемой печи.

Материалы и инструменты:

  • Барабан.
  • Угловая машинка для шлифования и шлифовальное колесо.
  • Проволочная щётка.
  • Отрезной круг по металлу.
  • Металлически уголки и плоские заготовки.
  • Термоустойчивая краска.

Инструкция:

  1. Для начала нужно вынуть барабан и удалить все загрязнения. Также следует очистить ободок от пластиковых частей.
  2. Срезать основной шпиндель и загиб вверху, чтобы изделие выглядело лучше.
  3. С помощью шлифовальной машинки убрать все неровности внизу.
  4. Удалить остатки старой пены.
  5. Смастерить ножки из крепежных элементов, чтобы печка была на расстоянии от поверхности.
  6. Завершающим этапом будет покраска печки.

    Щепочница из бака стиральной машины

Из подставки для столовых приборов

С помощью обыкновенной подставки для столовых приборов можно сделать простую печку-щепочницу. Конструкция прослужит долго, т.к. этот кухонный предмет изготавливают из пищевой нержавеющей стали с толстыми стенками.

Чтобы сделать такое сооружение, необходимо взять:

  • четыре болта с гайками.
  • металлические прутки.
  • маркер для отметок.
  • болгарку.
  • стальные перегородки, металлическая цепочка (по желанию).

Инструкция:

  1. В качестве ножек будут болты, которые нужно прикрепить к низу печки. Прутки просовываются через верхние отверстия. Так получается поддон для посуды.
  2. Улучшение системы можно произвести с помощью разнообразных подставок. Для этого на ободке подставки намечаются четыре разметки и с помощью болгарки делаются надрезы. В образовавшиеся пазы укрепляют крестовую подставку.
  3. Такое же действие следует произвести с низом печки. Это нужно для образования большего подъема и хорошего доступа кислорода.

Вариант 1

Вариант 2

Из банки

Удачным решением для туристических мероприятий может служить применение печки-щепочницы из консервных банок. Плюсы такой конструкции в том, что для сборки требуется минимальный набор средств и малое количество времени.

Для работы понадобится:

  • Две консервные банки разного диаметра.
  • Нож.

Инструкция по изготовлению:

  • Для начала, в банке меньшего размера необходимо сделать отверстия внизу и по бокам, в районе ободка.
  • Затем взять вторую банку, сделать отверстия вдоль ободка и удалить дно.
  • Просунуть в образовавшееся отверстие банку поменьше.
  • Сделать подставку под нагреваемую посуду.

    Этапы изготовления щепочницы из банки

Такая печка будет служить идеальным решением для использования одним или двумя людьми. Несмотря на простоту конструкции и небольшие габариты, в печке из банок создаётся довольно сильный очаг. Также стоит отметить экологичность подобного оборудования.

Складная конструкция

Складная походная печка-щепочница компактна и удобна в переноске.

Для сбора такой печки потребуются плоские металлические детали. В собранном виде складная печка выглядит как небольшой квадратный пакет. Следует помнить, что углы у такого изделия острые, так что укладывать складные печки-щепочницы нужно в специальную сумку или посуду.

Материалы и инструменты:

  • Листы из стали (не толще 2 мм) и проволока (не толще 3-4 мм)
  • Ножовка по металлу, напильник.
  • Дрель, молоток, для загиба стали.
  • Пассатижи
  • Слесарный кернер.
  • Подходящий крепёж.

Чертеж:

Инструкция по изготовлению:

  • Используя чертежи для изготовления печки-щепочницы своими руками, необходимо сделать план на бумажном листе.
  • Перенести рисунок на металл и правильно вырезать все нужные элементы.
  • Просверлить отверстия для проволоки на всех частях стен будущей печки.
  • С помощью проволоки собрать стены и дно печки.
  • Изготовить сетку для посуды.

    Схема сборки деталей

Изготовить такой агрегат собственноручно нетрудно. Плюс такой конструкции очевиден: печка легко собирается, как конструктор. Использование чертежей значительно облегчает сооружение печи-щепочницы своими руками. Базовые навыки и инструменты позволят создать всегда востребованное сооружение для обогрева и приготовления еды в походных условиях.

Устройство и принцип работы

Ракетные печи практически не имеют ничего общего с устройством ракетных двигателей или реактивных турбин. Напротив, они предельно просты конструкционно, в отличие от вышеуказанных устройств. Сходство заметно разве что в тихо шумящем пламени и высокой температуре сгорания – все это наблюдается после выхода печки на рабочий режим.

Рассмотрим устройство ракетных печей – они состоят из следующих элементов:

  • Топка – вертикальный или горизонтальный участок, в котором горят дрова;
  • Камера сгорания (она же жаровая труба, райзер) – здесь происходит процесс сгорания топлива с выделением большого количества тепла;
  • Поддувало – необходимо для корректной работы печки и запуска процесса сжигания пиролизных газов;
  • Теплоизоляция – окутывает вертикальную часть, образуя вместе с корпусом барабан;
  • Лежанка – используется по прямому назначению;
  • Дымоход – отводит продукты сгорания в атмосферу, создавая тягу;
  • Подставка под посуду – обеспечивает беспрепятственный уход жара.

В зависимости от вида ракетной печи, те или иные элементы могут отсутствовать.

Наибольшей эффективностью и удобством обладают ракетные печи с вертикальными топками (бункерами для топлива) и поддувалами – сюда помещаются большие объемы горючего, что обеспечивает длительное горение.

Самой важной частью ракетной печи является вертикальный барабан. Именно в нем наблюдается самая высокая температура, так как сюда вырываются языки пламени

Для того чтобы он начал работать, его необходимо тщательного прогреть. Без этого процесс горения будет слабым. Для прогрева в топку помещают бумагу, картон, мелкую щепу или тонкие ветки. Как только система прогреется, пламя в барабане начнет сгорать с гудением, что является признаком выхода на рабочий режим.

Ракетная (реактивная) печь без поддувала сжигает дрова прямым способом. Она более проста, но менее эффективна. Модель с поддувалом подает вторичный воздух к основанию райзера, что вызывает интенсивное сгорание горючих пиролизных газов. За счет этого повышается эффективность агрегата.

Топки в ракетных печах располагаются горизонтально или вертикально (под каким-либо углом). Горизонтальные топки не очень удобны, так как дрова в них приходится пододвигать к зоне горения вручную, самостоятельно. Вертикальные топочные камеры более удобны – загружаем в них горючее и занимаемся своими делами. По мере сгорания поленья будут проваливаться вниз, самостоятельно продвигаясь к зоне горения.

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

В данном случае работа традиционно начинается с подготовки всего необходимого.

Изготовление реактивной печи из кирпича и металлической бочки, чертеж

Этап 1. Материалы и оборудование

Для строительства потребуется:

  • шамотный кирпич;
  • стальная бочка на 200 л;
  • труба для дымохода;
  • металлическая щетка;
  • старое барбекю;
  • огнестойкая краска;
  • штыковая лопата;
  • керамзит;
  • арматура;
  • саман;
  • перлит;
  • цементный раствор;
  • кельма.

    Изготовление реактивной печи из кирпича и металлической бочки

Этап 2. Подготовка

Шаг 1. В полу вырывается котлован (по возможности) глубиной примерно в 30-50 см. Это необходимо для того, чтобы уровень горизонтального дымохода сильно не поднимался.

Шаг 2. Стальная бочка послужит колпаком для печи. Вначале бочка обжигается и очищается от сажи металлической щеткой, после чего окрашивается огнеупорной краской.

Этап 3. Фундамент

Шаг 1. Готовится опалубка для будущего основания.

Шаг 2. В том месте, где будет топка, в грунт углубляются несколько кирпичей.

Шаг 3. На дно укладывается стальная арматура.

Шаг 4. Вокруг нижней точки топочной камеры по уровню укладываются кирпичи.

Шаг 5. Основание заливается бетонным раствором.

Изготовление реактивной печи из кирпича и металлической бочки

Этап 4. Кладка

После высыхания раствора можно приступать к кладке ракетной печи.

Шаг 1. На первом ярусе кладка поднимается вверх, остается лишь отверстие для топочной камеры.

Шаг 2. На втором уровне формируется нижний канал печи.

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Шаг 3. На третьем канал перекрывается кладкой таким образом, чтобы получилось два отверстия – для топочной камеры и вертикального канала.

Шаг 4. Подготовка к кладке вертикального канала. Помимо самой бочки, для этого потребуется старый водогрей примерно на 150 л.

В бочку встраивается фланец для подключения дымохода. Здесь же желательно установить тройник для чистки дымохода.

Шаг 5. Методом «сапожка» кладется восходящая часть конструкции. Внутреннее сечение этой части должно составлять примерно 18 см.

Шаг 6. На восходящую часть надевается обрезок водогрея, а пустоты между стенками заполняются перлитом. Верхняя часть перлита заделывается шамотной глиной.

Шаг 7. Основание печи обкладывается мешками, заполненными песком, основание кожуха обмазывается глиной. Пустоты между мешками и корпусом засыпаются керамзитом, после чего основание отделывается все той же глиной.

Шаг 8. Подсоединяется дымоход, на восходящую часть надевается перевернутая стальная бочка.

Шаг 9. Проводится пробный запуск печи, после чего бочка окрашивается огнестойкой краской.

Изготовление реактивной печи из кирпича и металлической бочки, схема

Этап 5. Обкладка дымохода

Шаг 1. Дымоход обкладывается мешками с песком и засыпается керамзитом.

Шаг 2. Конструкции придается соответствующая форма с помощью шамотной глины.

Остается лишь установить старое барбекю в горловину топки и закрыть его крышкой. Швы заделываются глиной. Все, кирпичная печь-ракета готова к эксплуатации.

Печь-лежанка, построенная по принципу печи-ракеты

Печь-лежанка, построенная по принципу печи-ракеты

Печь-лежанка, построенная по принципу печи-ракеты, схема

Печь-лежанка, построенная по принципу печи-ракеты, фундамент

Печь-лежанка, построенная по принципу печи-ракеты, фундамент

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-ракета с теплой лежанкой

По принципу дожига пиролизных газов устроена и печь-ракета с лежанкой, но в этом варианте теплообменник представляет собой конструкцию из объединенных длинных каналов, идущих от печи и уложенных или сформированных из негорючих пластичных материалов под поверхностью лежанки.

Система представляет собой широкую лежанку, сделанную из камня, кирпича и глины, внутри которой по устроенным каналам, по сути являющимися удлиненным дымоходом, проходит нагретый в печи воздух.

Проходя через это лабиринт и постепенно отдавая тепло, газовый поток, остывая, выходит в дымоход высотой в 3000÷3500 мм, расположенный на улице, рядом с домом.

Сама печь находится у одного из концов лежанки и, как правило, оснащена варочной поверхностью, что позволяет использовать ее для приготовления пищи.

Сверху каменно-глиняная конструкция «кан» накрывается соломенными или бамбуковыми циновками, или там устраивается деревянный настил.

В ночное время лежанки использовались в качестве кроватей, а днем — в виде сиденья, на которое традиционно для азиатских народов устанавливался специальный низкий столик в 300 мм высотой – за ним и проводился прием пищи.

Эта система отопления достаточно экономична в плане расходования топлива, так как для ее нагрева достаточно использовать средней толщины ветки. Такая печь-ракета способна долгое время удерживать тепло, создавая комфортные условия для сна на протяжении всей ночи.

В наше время, при современном богатом разнообразии материалов, каналы в этой конструкции печи могут быть изготовлены из металлических труб, уложенных в виде змеевика и хорошо теплоизолированных негорючими материалами.

Поэтому последний участок дымоотводной системы может выходить из конструкции лежанки рядом с самой печью или же в конце лежанки, и уходить затем через стену в дымоотводную трубу, установленную на улице.

Особенности конструкции:

  • Печь, т.е. непосредственно камера сгорания располагается в изголовье или в ногах. Дымоход – с противоположной стороны.
  • Обычно изготавливают достаточно большую нагревательную поверхность, чтобы наряду со спальным местом обеспечить возможность приготовления еды.
  • Иногда рядом с лежанкой монтируют 1-2 ступеньки, на которых можно сидеть и прогревать спину. В особенности это характерно для традиционного азиатского подхода к обустройству интерьера – как известно, во многих культурах пищу принимают за низкими столиками, сидя на полу.
  • В нашем отечественном варианте можно создать подобие углового дивана и стилизовать его под спальное место. Получается довольно интересно с точки зрения дизайна и в то же время практично.

Достоинства и недостатки

К достоинствам печи ракетного типа можно отнести:

  • Высокий показатель тепловой отдачи, который в некоторых случаях достигает 18 кВт;
  • Высокий КПД;
  • Сверхэффективная работа, которая характеризуется полным выгоранием дров, углей и сажи, загруженных внутрь;
  • Для обеспечения горения подойдут даже отходы деревообрабатывающей промышленности (щепки, листья, сучья, ветки, листья вне зависимости от степени влажности);
  • Экономичное горение и малый расход древесины;
  • Высокий температурный режим на выходе (подогрев большой ёмкости с водой осуществляется за несколько минут).

Вместе с достоинствами, у печей подобного типа выделяют и недостатки:

  • Установка змеевика для подогрева воды снижает тепловую эффективность печи;
  • Непрерывный цикл горения делает невозможным установку ракетной печи в гаражах и банях;
  • Маленький размер топки не даёт за один раз загрузить сразу большое количество топлива, для обеспечения длительного горения производится постоянная подкладка дров.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Женский журнал Табакур
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
