Баня походная с печкой своими руками, схемы, чертежи

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

  • ставить её нужно на фундамент, отступив от стены 0,2 метра;
  • в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
  • все элементы из дерева нужно обработать изоляционным составом с глиной;
  • отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
  • полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

  1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.
  1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.
  1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.
  1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.
  1. Сверху необходимо положить рубероид, он защитит от влаги.
  1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.
  1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

  1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
  2. В изготовленной детали удалить середину, оставив места для сварки по краям.
  3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

  1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
  2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

  1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.
  1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.
  1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

  1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
  2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
  3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Возможные сложности

Затруднения могут возникнуть в связи с подбором необходимого строительного материала. Для лучшей устойчивости, камни для кладки печи выбирают плоской формы без трещин. Наполнять каменку желательно гладкими тяжёлыми камнями из реки — галькой, базальтом.

Внимание! Импровизированную печь размещают на некотором расстоянии от стенок бани — чтобы не прожечь тонкий полог. Чтобы не разносить пепел и золу по всей палатке и не залить горячие камни — необходимо окопать периметр печи на небольшую глубину

В зимнее время дно в бане застилается лапником или специальными теплоизолирующими ковриками

Чтобы не разносить пепел и золу по всей палатке и не залить горячие камни — необходимо окопать периметр печи на небольшую глубину. В зимнее время дно в бане застилается лапником или специальными теплоизолирующими ковриками.

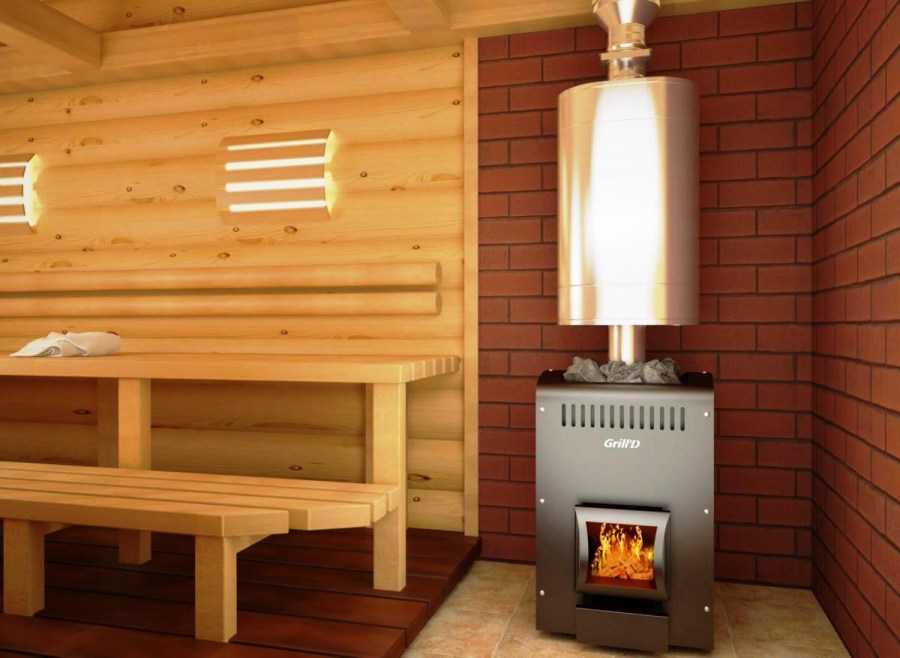

Описание печи для бани из металла и ее основные характеристики

Можно, конечно, купить металлическую печку в баню. Однако оптимальным вариантом будет изготовить ее собственными руками. Простой вариант – буржуйка, представляющая собой металлическую конструкцию, оснащенную дверцей и трубой. Невысокая теплоотдача и существенные финансовые затраты на приобретение топлива не позволяют эффективно использовать отопительную установку, поэтому ее можно увидеть в редких случаях.

Другое дело – современные печи из железа. Их привлекательность, высокоэффективность и наивысший показатель пожаробезопасности впечатляют. Производятся из листового железа, толщиной более 0,4 сантиметра. Конструктивными составляющими являются:

  • для засыпки и хранения камней принято использовать тепловую камеру;
  • присутствует резервуар, предназначенный для хранения воды объемом 30-70 литров.

Печь для бани из железа требует облицовку огнеупорным кирпичом. Это дает возможность равномерно прогревать воздух в помещении и делает конструкцию полностью безопасной для эксплуатации.

Особенности современных печей для бани

При создании печи необходимо внимательно подойти к выбору конструкции и разработки чертежей. Конструктивные особенности изделия будут напрямую зависеть от варианта истопки.

Основными вариантами являются:

  • По черному – с отсутствием дымохода;
  • По серому – с дымоходом, но присутствует необходимость ждать, когда прогорят дрова;
  • По белому – в помещении отсутствуют признаки сажи, печь имеет дымоход;
  • С плитой – наиболее удачный вариант, в основе лежит бак, плита и банные камки.

При возведении современной печи особое внимание следует уделить выбору бака для воды, камням для топки и дополнительным элементам. Кирпич, в качестве основного строительного материала, позволяет длительное время сохранять тепло и поддерживать нужную температуру в парной.

Выбор бака

Бак для воды выбирают до начала строительных работ. Его объем напрямую зависит от количества людей, одновременно находящихся в парной. Чем больше проходимость помещения, тем больше должен быть бак. В классическом расчете берется 1 литр на человека.

Камни для топки

Важную роль играют в парной камни. К их выбору стоит подойти внимательно. Не подойдут для бани обычные булыжники. Они имеют микротрещины и дополнительные включения, которые оказывают на материал при резких перепадах температур негативное влияние и могут взорваться.

Печники рекомендуют использовать в качестве камней жадеит, талькохлорит или речную кальку. В случае финансовых трудностей допускается применение базальта или вулканита.

Выбор кирпича

Для кладки большинство строителей использует обычный полнотелый красный кирпич.

  • Его отличает хорошее поведение при температурных перепадах и длительный срок эксплуатации.
  • Красный кирпич наиболее хорошо показал себя при возведении основной конструкции.
  • Однако в топке, под действие температуры и влаги, он быстро разрушается.

Для укладки топки используют шамотный материал.

Дополнительные элементы

Дополнительными элементами в конструкции печи для бани являются металлические вставки: двери, колосники, решетки и другие системы. Их приобретают в готовом виде, рекомендуется покупать полноценный комплект. Он содержит все необходимое для возведения конструкции.

Приобретая металлические изделия учитывают размеры.
Важно, чтобы они соответствовали параметрам, указанным в проекте бани.
Если таких в продаже не встречается, то покупают максимально близкие по значению. Размеры подгоняют за счет кирпича.

Преимущества и недостатки печи для бани

Печи для бани отличаются разнообразием. Их изготавливают самостоятельно или приобретают готовые модели в магазинах. В качестве основного материала для изготовления конструкции используют кирпич. Это решение обусловлено рядом преимуществ.

К достоинствам кирпичных печей относится:

  • Длительное сохранение тепла;
  • Высокое качество пара;
  • Большая мощность;
  • Противопожарная безопасность;
  • Создание приятного микроклимата;
  • Экологичность.

Особенности материала и оригинальный внешний вид позволяют создать в бане приятную атмосферу старины.

Несмотря на свои преимущества, печи из кирпича имеют ряд недостатков:

  • Большой вес;
  • Требование фундамента;
  • Высокая стоимость изготовления;
  • Требовательность к квалификации специалисты;
  • Длительная топка.

Недостатки

Минусы металлических самодельных печей:

  • металл быстро отдает тепло после окончания горения топлива, поэтому почти все время отдыха в бане печь приходится топить;
  • для большого домика одной печи может быть недостаточно для отопления;
  • неодинаковый нагрев прогрев парильного отделения – возле печи горячо, на расстоянии – прохладно;
  • о металл при прикосновении можно обжечься. Для этого вокруг корпуса печки иногда монтируют ограждение;
  • печь для бани из металла недостаточно пожаробезопасна. Ближайшую стену обязательно изолируют от раскаленных стенок печи;
  • не очень презентабельный внешний вид.

Выбор формы

Многим покажется такой параметр несущественным. На самом деле конфигурация влияет на производительность оборудования и удобство при его использовании в процессе эксплуатации. Печной агрегат бывает:

  • цилиндрическим;
  • горизонтальным;
  • фигурным;
  • прямоугольным.

Последний вид наиболее распространенный и удобный в использовании. При такой конфигурации у печи есть угловые зоны, которые подвержены минимальному накалу. Именно поэтому многие считают, что в прямоугольной конструкции наилучшим образом сохраняется каркас печи.

Форма также влияет на равномерность нагревания как самой конструкции, так и отапливаемого помещения. При максимальном нагревании одного элемента оборудования происходит уменьшение разогрева другого. Это, в свою очередь, обеспечивает равномерность обогрева помещения, постоянный баланс тепловых потоков.

Правильный нагрев конструкции влияет на ее механическую устойчивость. Круглая или цилиндрическая печь характеризуется низкой степенью, поэтому для нее делают более плотные стенки. Прямоугольная печь считается устойчивой, так как у нее имеются холодные углы.

Популярные модели и цены

В специализированных магазинах для туристов можно найти различные модели походного печного оборудования. Среди них выделяется несколько моделей:

  1. «Берег Банная». Комплектуется пятью трубами для сборки дымохода, длиной 50 см. Дополнительно поставляются защитные экраны толщиной 0,5 мм. Без камней печь весь 13 кг.
  2. Походная печь «Ярилло». Небольшая, но мощная печка, с помощью которой можно протопить самодельную парилку объемом до 20 м3. Общая масса конструкции — 9,5 кг.
  3. «Терма Сонита». Большая походная печь, с каменкой, расположенной поверх корпуса. В комплекте поставляется дымоход. Общий вес конструкции без камней — 19 кг. Особенность этой модели заключается в том, что она имеет шибер. Он нужен, чтобы дрова дольше горели.

Средняя цена походных печек — 14 000 рублей.

Особенность возведения простой кирпичной печи для бани

Безусловно, классическая печь банная должна возводиться из кирпича. Подобные конструкции значительно легче тех, которые устанавливаются в доме для отопления. Их единственное предназначение – вскипятить воду любым удобным методом и образовывать пар.

Другие варианты порядовок. Кликните для увеличения изображения

Один из простых вариантов порядовки приведен на изображении выше. Но прежде чем приступать к работе, необходимо возвести фундамент и подготовить песчано-глиняный раствор.

Основание необходимо углублять ниже точки промерзания почвы (около 0.5-1 м). Чтобы обезопасить себя от движения грунта, дно котлована делается с расширением.

Первые 15 см засыпают песчаной подушкой. Слив обильно ее водой, насыпают слой до 20 см битого камня или кирпича. Затем засыпается примерно такой же слой щебня.

Подготовив площадку под фундамент, устанавливаются опалубка, армирующий каркас и вливается бетон не достигая 15 см над уровнем земли. Зазор от демонтируемой опалубки засыпается смесью крупного песка и гравия.

Бетонная стяжка накрывается рубероидом и начинается кирпичная кладка первых двух сплошных рядов.

Сравнение брикетов для отопления — узнайте их основные достоинства по сравнению дровами

Достоинства и недостатки печи, изготовленной на месте и привезенной

Изготовленная на месте печь могла бы считаться оптимальным вариантом для пешего похода, если его участники нормально относятся к приготовительным работам, которые предшествуют банным процедурам.

Потому что для нагрева камней нужно собрать достаточно большое количество дров – это не менее двух часов активного сбора, причем годится исключительно сухостой, дрова должны быть не слишком тонкими, потому что тонкие сгорают быстро и не дают нужного жара, но и не слишком толстыми – не больше 15 см в диаметре.

В отсутствие привезенного, понадобится время и на изготовление каркаса из жердей.

Да и сам костер с камнями должен поддерживаться до 6 часов.

Так что можно придти к выводу, что основное достоинство изготовления походной бани на месте в том, что она не утяжеляет груз, который берется в поход. Но при этом ее основной недостаток – в необходимости вложить достаточно труда и времени на ее подготовку.

В то же время привезенная с собой печка тоже не лишена недостатков. Мы уже говорили, что только самые легкие модели можно взять в пеший поход. Но именно они отличаются наименьшей мощностью.

С другой стороны, покупные печки незаменимы в холодное время года, когда они не только согревают палатку, но позволяют готовить в ней. И это – помимо парилки в самый холод!

Стоят они не сказать, что совсем дешево, учитывая срок эксплуатации такой тонкой стали, но это плата за нержавейку.

На наш взгляд, покупать печку рентабельно только для заядлых туристов, путешествующих в разное время года.

Классификация дровяных печей для бани

Все банные печи на дровах разделить можно на две большие группы:

  • металлические;
  • кирпичные.

Сегодня конструкции печей есть разные. Независимо от материала, из которого изготовлена печь, в самом простом варианте в нижней части топки горят дрова, а в верхней находятся банные камни. Пламя нагревает камни, которые отдают тепло воздуху. Сегодня в любой печи для бани, даже газовой и электрической, есть каменка — место, где уложены камни. Потому часто печи для бани и сауны называют просто каменками: без них это уже обычный отопительный агрегат.

Как работают камни

Для бань используют только специальные камни, многие из которых имеют целебные свойства. Они служат аккумуляторами тепла: пока горят дрова в печи, они нагреваются, накапливая в себе энергию. После того, как огонь погаснет, они начинают отдавать накопленное тепло, поддерживая температуру.

Типы каменок

В зависимости от того, где и как располагаются камни, есть печи с открытой и закрытой каменкой. Кирпичные печи для бани делают только с закрытой каменкой. Во всяком случае, все современные модели имеют именно такое строение. В металлических печах встречаются оба вида, причем при наличии закрытого резервуара для камней, есть еще и открытый.

Открытые каменки могут быть разной конструкции, но в основном их две:

  • Камни насыпаны сверху топки. Непосредственно контакт с воздухом имеет только верхний слой. Камней помещается при таком решении не очень много, и очень большого влияния на температуру в парилке они не оказывают.
  • Вокруг корпуса печи устраивают сетку. При таком варианте масса закладываемых камней может быть даже более 100 кг. Так как камней много, пока не прогреются, они отбирают значительную часть тепла. Это увеличивает время прогрева парилки. Но с другой стороны, они закрывают раскаленные стенки топки, жар становится более мягким.

Если вам требуется нагревать парилку быстро, вам подходит первый вариант каменки — открытый. При нормальном утеплении париться можно через 30-40 минут, если стартовая температура была выше нуля. Но при этом находится рядом с печкой тяжело: очень уж «жарит» она.

Для того чтобы сделать это излучение не таким интенсивным, вокруг многих печей с открытой каменкой, делают кожух. Он выполняет еще одну задачу: ускоряет прогрев. Происходит это за счет того, что между стенкой кожуха и печи движется воздух. Он нагревается и уносит часть тепла, улучшая его распределение. Такой тип обогрева называется конвективным (как и кожух).

Дровяные печи-сетки греют парилку медленнее: при тех же условиях им потребуется час-час двадцать. Но излучение от печи идет далеко не такое жесткое, а более мягкое. Большая масса камней лучше сохраняет тепло после того, как печь погашена и лучше высушивает баню.

Внутри расположена закрытая каменка. Она нужна для получения легкого пара для русской парной. Сверху находится открытая каменка. На нее льют настои трав для ароматизации воздуха

Закрытые каменки находятся внутри топки. Камни в них с воздухом в парилке практически не контактируют. Из-за этого они нагреваются до очень высоких температур. В зависимости от конструкции — от 500°C до 750°C. Такая температура нужна для получения горячего легкого пара, характерного для русской парной.

Так как в этом случае непосредственно наливать воду на камни проблематично, в нее встраивают металлическую трубку, с воронкой на конце. Пар получают, наливая в это устройство воду. Она попадает на раскаленные камни, из-за чего испаряется резко, с характерным звуком, похожим на выстрел. Ассоциацию усиливает резко вырывающийся столб пара. Потому, наверное, эту конструкцию называют паровой пушкой.

Типовые конструкции печей для походной бани и их устройство

Среди готовых разборных печей для бани популярны два вида — Пошехонка и Берег. Все остальные конструкции являются вариацией на эту тему.

Пошехонка

Очень компактный вариант с габаритами 300х300х500 мм и весом 8—9 кг. Изготовлена из нержавеющей стали толщиной 0,8 мм.

Фото 1. Готовая печь Пошехонка для походной бани. Устройство сделано из нержавеющей стали.

Полностью разборная конструкция: ножки, защитные экраны, дверца топки снимаются и помещаются внутрь корпуса печи. Оснащается трубой высотой 1,5 метра на двухколенном сочленении, что позволяет расположить её в любом удобном месте внутри бани.

Отсутствие каменки компенсируется плоской верхней стенкой, на которую укладывают камни. В конструкции всех пошехонок применён оригинальный воздухозаборник, поддерживающий длительное до 6 часов горение дров. Экраны по бокам топки защищают от случайных прикосновений и улучшают теплообмен.

Берег

Устройство такой конструкции отличается от обычной пошехонки. Во-первых, топка выполнена из более толстого материала и имеет скошенную нижнюю часть. Во-вторых, цельный кожух экранирует сильное инфракрасное излучение и служит каменкой. Оптимальный объем закладываемого камня 20—25 кг.

Для удобства использования оборудуется съёмной дверцей без петель с регулируемым отверстием подачи воздуха. Может оснащаться съёмным баком для воды на 12 литров. Ножки и труба отсоединяются и убираются в чехол. В верхней части топки установлен искрогаситель, делающий её эксплуатацию безопасной. Масса конструкции в сборе всего 11 кг.

Готовые печки позволяют нагреть походную баню до температуры 80—100 °C за 30—40 минут и получить хороший пар.

Фото 2. Компактная печь Берег для походной бани. Устройство имеет отделение для камней.

Плюсы металлических печей:

Металлическая печь-калорифер, подходит ли она для бани?

Металлическая печь калорифер

Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.

Образец печи калорифер

Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.

В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.

Делаем каркас для печи

На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.

Делаем дверцу

Внутреннее пространство печи обкладываем шамотным кирпичом

Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.

Металлическая печь для бани

Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.

Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.

Задвижка для дымохода

Задвижка — вид 2

Выбираем металл правильно

Чугунные стенки подходят лучше всего для жаростойкой печи, поскольку металл отлично переносит высокие температуры и способен долго удерживать тепло. Но из-за завышенной цены часто заменяется на утолщенную сталь.

Под дно внутренней каменки рекомендуется брать листовую сталь толщиной минимум 10 мм. Дно меньшей толщины не выдержит долго большого нагрева и быстро прогорит. Последствием станет задымленность парной.

Изготавливать стенки печи нужно из стали толщиной от 5 мм. При меньшем показатели срок службы оборудования не превысит и 5 лет. В заводских изделиях толщина стенок составляет от 10 мм.

Пользователи часто ищут:

  • Оформление бани
  • Обшивка бани вагонкой

Первый вариант: возведение

Перед тем как начинать возведение каркаса, следует заняться постройкой печи на основе камней и дров. Как правильно построить печь для походной бани, подробно описано ниже.

Подобный вариант не предусматривает никаких специальных навыков, однако следует все же знать, что сырья (дрова, камни) потребуется очень много для того, чтобы сооружение погорело хотя бы три часа. Если компания людей немаленькая, то оказывать помощь должны все – так процесс собирания не затянется на целый день.

Чтобы возвести печь, потребуется:

  • дрова;
  • камни;
  • лопата;
  • спички;
  • топор.

Процесс укладки должен происходить таким образом:

  1. Первоначально укладываются дрова, после этого их следует накрыть камнем, а далее снова уложить слой дров. Так повторять следует до те пор, пока не закончится сырье. К слову, дров потребуется столько, чтобы камни смогли раскалиться докрасна – очень хорошо это можно увидеть уже в сумерках.
  2. Каркас правильно следует возвести недалеко от костра, а именно так, чтобы представилась возможность максимально удобно и быстро осуществлять перенос раскаленных камней в парилку.
  3. Как только основа каркаса будет установлен, выкапывается яма для складывания в нее камней. Перенос камней в нее осуществляется посредством подручных средств (лопата, метод перекатывания).

Конечно же, предварительно стоит надеть специальные рукавицы для защиты от получения возможных ожогов.
