Как выбрать прицеп для перевозки лодки: обзор лучших моделей

Где взять чертеж

Чтобы сделать прицеп для лодки ПВХ своими руками, нужно подобрать подходящий чертеж. В сети интернет можно встретить множество чертежей, поэтому каждый рыболов сможет подобрать наиболее подходящий для себя вариант. В некоторых случаях необходимо подогнать размеры под себя.

Ниже представлены чертежи прицепов, которые чаще всего используют рыболовы.

Чертеж прицепа для лодки. Первый вариант.
Чертеж прицепа для лодки. Второй вариант.

Приступая к изготовлению самоделки, важно обдумать столь важные детали, как:

• кто будет заниматься свариванием металла и, как будет выполняться этот процесс;
• где можно найти раскроить и разрезать металл;
• у кого можно арендовать токарный станок, чтобы при необходимости заняться стачиванием болтов и т. д.

В ходе работы мастеру понадобятся различные материалы по типу колес, оси, ступицы.

Этапы сборки

Главное, что нужно учитывать, создавая лодочный прицеп своими руками, это габариты плавсредства (размер и вес), наличие подъездного пути

Также обратите внимание на возможности вашего автомобиля, точнее на ограничение веса буксируемого средства. При изготовлении прицепа особое внимание уделите осям и деталям подвески. На несущей конструкции масса лодки должна распределяться следующим образом: 70% в «носовой части» (где фаркоп) и 30% в задней

На несущей конструкции масса лодки должна распределяться следующим образом: 70% в «носовой части» (где фаркоп) и 30% в задней.

На приведенном чертеже изображен прицеп, который может использоваться для перевозки лодки массой от 100 кг и длиной до 4,5 м.

Изготовление рамы

Все элементы каркаса должны соединяться только при помощи сварочного аппарата. Для создания рамы применяется профиль или труба. Для придания прочности конструкции стыки усиливаются косынками. Далее следует сделать отверстия и болтами М12 соединить ось и сцепку. Прежде чем переходить к следующему этапу, следует проверить правильно ли сбалансирована рама, и выдержана ли четкая перпендикулярность оси по отношению к центральной балке.

Оснащение рамы

Далее необходимо прикрепить на прицеп опорную ножку («рулевое» колесо) и страховочный трос. «Рулевое» колесо может и отсутствовать, но вещь довольно полезная, если прицеп планируется перемещать вручную. При помощи нижней рукоятки колесо регулируется по высоте, а при помощи верхней – относительно трубы. Так, перед выездом на трассу, колесо поднимается вверх, попадает в пазы трубы и фиксируется. Если же прицеп нужно перекатить, то колесо опускается и вертится в любом наплавлении.

Затем, с трубы 60х40х2 нужно сварить опору для лебедки. Этот же материал используется для изготовления опоры крыльев и опоры кильблоков. Крепить килевые ролики нужно с помощью полос металла не менее 4 мм, для этого их необходимо нарезать и сварить. При установке опор кильблоков есть также свои нюансы. Ролик на оси должен двигаться очень легко, иначе при «заедании» киль лодки повредит его.

Длина опоры кильблока должна быть таковой, чтобы колеса приходились на элемент продольного набора лодки. При таком размещении днище будет меньше поддаваться деформации. Чтобы определить под каким углом нужно размещать ролики, проще всего вырезать из фанеры копию днища лодки, и уже под этот макет подогнать их.

Если вы все же решились делать прицеп для катера своими руками, изготовить ролики можно также самостоятельно. Для этого необходимо приобрести кусок полиуретана (кругляк). При помощи токарного станка выточить из него четыре боковых и два килевых. Для оси, на которой будет вращаться «колёсико», понадобятся болты М14, а в самом ролике выточить отверстие такого же диаметра. Затем из уголка 50 нарезать уголочков, просверлить отверстия и сварить в П-образные держатели для осей.

После того, как основные элементы закреплены, прицеп для автомобиля своими руками еще требует доработки. А именно: его нужно обработать антикоррозийным покрытием, дать высохнуть, а затем покрасить. С этой целью можно применить обычную эмаль. Заключительным этапом является установка светотехники (стопов и поворотов), а также балки с подсветкой для номера.

Изготовленный прицеп под лодку своими руками прослужит довольно долго при правильной эксплуатации. Отправляясь в путешествие с таким трейлером, старайтесь не забывать, что вы едете с прицепом, а значит, и вести себя на дороге нужно соответственно. Во время стоянок (даже длительных), лодку можно хранить на прицепе. Именно так поступают многие владельцы в зимний период. Износ от этой «работы» у трейлера не увеличивается.

Ходовая часть

Ходовая часть прицепа должна быть выполнена строго по государственным стандартам (ГОСТ). Колеса необходимо устанавливать стандартные (не самодельные и не от тачки садовой) – от автомобиля, мопеда или мотоцикла. То есть необходимо все составляющие части крепления колес использовать фабричные, на шарнирах и закреплены на прочной оси, которая бы смогла выдержать испытательные нагрузки при регистрации (используется разный вес в зависимости от типа прицепа.

Сотрудники регистрационной службы чаще всего проверяют визуально – смотрят не деформируется ли прицеп при поездке с весом в 2-3 раза превышающим вес предполагаемой лодки. То есть если лодка весом 100кг, то испытывать могут весом до 200-300 кг.

Выбор лодочного прицепа, модели и характеристики

Автоприцеп для небольших лодок Модель: МЗСА 81771C.101-05

Характеристики:

• максимальная длина лодки 3,9 м;
• грузоподъёмность 560 кг;
• одноосный (два колеса).

Цена: 43 100 рублей.

Переднее шасси продаётся отдельно в комплекте с крепежом.

Блоки автомобильных огней легко снимаются при необходимости.

Рессорная подвеска обеспечивает мягкий ход на грунтовой дороге.

Модель: МЗСА 81771E.101-05

Характеристики:

• максимальная длина лодки 4,75 м;
• грузоподъёмность 540 кг;
• одноосный (два колеса).

Цена: 48000 рублей.

Ложементы регулируются, подстраиваясь под конфигурацию днища.

Габаритные огни собраны в блочные конструкции, которые легко снять и поставить на место.

«Анатомическая» конструкция надёжно удерживает катер.

Модель: МЗСА 821121.202

Характеристики:

• максимальная длина лодки 5,3 метра;
• грузоподъёмность 975 кг;
• одноосный (два колеса).

Цена 140000 рублей.

Красота в простоте. Ни единой лишней детали, ни грамма лишнего веса, минимальная нагрузка автомобилю.

Световые огни крепятся на выдвижные штанги и обозначают габариты груза

Покрытие ложементов предотвращает появление царапин на корпусе лодки

Модель: МЗСА 822141.602

Характеристики:

• максимальная длина лодки 7,3 метра;
• грузоподъёмность 2550 кг;
• двуосный (четыре колеса).

Цена 223 000 рублей.

Усиленная конструкция рассчитана на тяжёлые катера и маленькие яхты

Металлические части покрыты стойкой антикоррозийной порошковой краской

Прицеп оборудован системой тормозов. В случае обрыва сцепления с машиной, ваш катер никуда не укатится.

Модель: МЗСА 822141.405

Собственная яхта – несомненно, роскошь, о которой многие мечтают. Для владельцев яхт прицепы изготавливаются на заказ. Базовая модель предполагает наличие тормозов, разгрузочный механизм и лебёдку для погрузки. Двуосная конструкция способна выдержать приличный вес и доставить яхту к воде в целости и сохранности.

Характеристики:

• максимальная длина лодки 7 м;
• грузоподъёмность 1650 кг;
• двуосный (четыре колеса).

Цена: под заказ.

Лёгкая и надёжная конструкция рассчитана на вес небольшой яхты

Конструкторы предусмотрели всё! Даже киль яхты не поцарапается при перевозке.

Прицеп изготовлен из качественного металлопроката, каждый элемент является ребром жёсткости за счёт квадратного сечения.

Автоприцеп лодочный «Водник » (8213 03)

Характеристики:

• максимальная длина лодки 4,2 метра;
• грузоподъёмность 590 кг;
• одноосный (два колеса).

Цена 42 500 рублей.

Экономичный автоприцеп для небольших лёгких лодок

Гидроцикл прекрасно помещается на прицеп, при этом центр тяжести приходится именно над осью

Антикоррозийное покрытие металлических частей прицепа не боится влаги

Автоприцеп лодочный «Водник» (8213 А5)

Улучшенная модель 8213 03. Предусматривает перевозку водного транспорта до 4,5 метров, то есть, на 30 см больше, чем предыдущая модель. В целом линейка «Водник» хороша тем, что прицеп можно подобрать непосредственно под длину собственной лодки\катера при сохранении основных функций автоприцепа: спуск и подъём с помощью лебёдки, функция самосвала, надёжный тросовые крепления.

Характеристики:

• максимальная длина лодки 4,5 метра;
• грузоподъёмность 585 кг;
• одноосный (два колеса).

Цена 44 800 рублей.

Лодочные прицепы чаще всего оборудуются лебёдкой

Функция самосвала с действии: лодка просто соскальзывает с покатов на воду. Вы можете совершить это действие в одиночку.

Удобство конструкции продумано до мелочей. Главное – не забудьте снять панель.

Лодочный прицеп – это не роскошь!

Хочется предостеречь: самодельные буксировочные приспособления вполне способны навредить вашей лодке, испортить её геометрию и герметичность. Специально сконструированные лодочные прицепы в итоге окупаются сторицей. Возможность заказать прицеп именно для своей лодки или катера (а может, даже яхты?) убережёт от повреждений ваше плавсредство и ваши нервы. Рыбалка состоится!

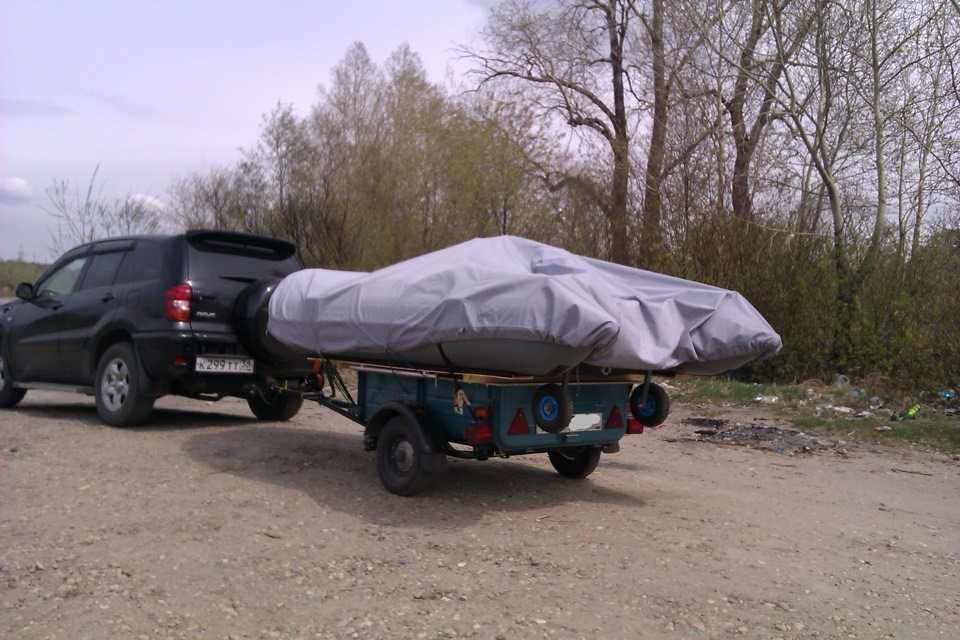

Перевозка лодки

Особенности характерные для транспортировки ПВХ лодок:

1. Перевозка на обычном прицепе требует дополнительной устилки в виде линолеума либо ковролина, чтобы не повредить дно и баллоны лодки об борта, а также острые кромки.
2. При наличии тента, его можно использовать в качестве дополнительной фиксации.
3. Крепление должно находиться поперечно стропам. Если расположить плавсредство килем вниз, необходимо чтобы внутри не было никакого груза.
4. Закрепить лодку нужно так, чтобы потом было удобно ее спускать в воду.
5. Предпочтительнее использовать автоприцеп, оборудованный специальными крепежами и лебедкой, позволяющей достать плавательной средство из водоема.

При наличии тента, его можно использовать в качестве дополнительной фиксации

Разновидности прицепов

Современные лодочные прицепы распределяются на несколько категорий – по количеству осей, наличию тормозной системы. Кроме того, есть специальные универсальные устройства. Каждый из них стоит изучить более подробно, ознакомиться с преимуществами и особенностями всех видов современных прицепов, чтобы облегчить для себя процесс выбора.

По числу осей

По общему количеству осей лодочные прицепы можно разделить на одноосные и двуосные. Первые используются для транспортировки катеров и лодок, вес которых не превышает полутора тонн и 6 метров в длину. Что касается двухосных прицепов, то их в массе случаев используют для катеров. Это уже более массивные устройства, при помощи которых можно перевозить водные суда, вес которых достигает 2,5 тонны и длина до 8 м. Присутствие двух осей значительно снижает давление на каждую из них, а сам процесс передвижения прицепа будет осуществляться плавно и максимально стабильно.

Особой популярностью пользуются специальные трёхосные прицепы. Данные конструкции могут быть использованы для перевозки достаточно крупных по размеру катеров, масса которых колеблется от 3 до 9 тонн.

Преимущественной особенностью данных моделей является оптимальная устойчивость в процессе перемещения на достаточно высокой скорости.

Тормозные и бестормозные

Тормозные прицепы имеют общий вес, достигающий 750 кг. Данные средства отличаются наличием тормозного наката, специального передвижного колёсного хода и лебёдок с особым уровнем грузоподъёмности.

Благодаря тормозной системе движение прицепа осуществляется достаточно плавно, а присутствие передвижного хода позволяет максимально эффективно распределить центр тяжести катера или лодки, что находятся на устройстве.Устройства, которые характеризуются, как бестормозные, имеют относительно небольшой размер, их масса не превышает 750 кг, а длина колеблется в районе 3 — 5 метров.Подвеска в подобных устройствах может быть рессорной или жгутовой. Второй вариант является более прочным и долговечным.

Универсальные и специализированные

Специализированные прицепы от универсальных отличаются тем, что предназначены исключительно для лодок. Универсальные же используются для перемещения яхт, квадроциклов и катеров. Если приобрести средство передвижения от надёжного производителя, можно быть уверенным, что ваш водный транспорт до места назначения доедет целы и невредимым.

Преимуществом универсальных устройств является возможность использования их не только для транспортировки груза, но также для устройств иного плана. Кроме того, любая модель прицепа может эффективно взаимодействовать с разными маркам авто.

Для транспортировки надувного средства передвижения желательно приобрести специализированный прицеп для перевозки лодки, для корпусной  лодки подойдет универсальный.

Топ пять народных моделей лодочных автоприцепов

1. Модель: МЗСА 81771B.101-05

Автоприцеп для транспортировки надувных лодок и гидроциклов

Характеристики:

• максимальная длина лодки 3,4 м;
• грузоподъёмность 570 кг;
• одноосный (два колеса).

Цена: 42 500 рублей.

Рессорная подвеска обеспечивает плавность хода при любой степени загрузки прицепа.

Продуманная система ложементов и креплений надёжно удерживают лодку на месте.

Держатель носовой части имеет возможность регулировки под конкретную модель.

2. Модель: МЗСА 81771C.101-05

Автоприцеп универсальный для малогабаритных лодок

Одна из самых востребованных моделей. Прицеп обладает рядом неоспоримых достоинств: сравнительно небольшая стоимость, лёгкость каркасной конструкции, щадящее покрытие ложементов. На него помещается большинство самых ходовых «народных» лодок. Прицеп устойчив, оборудован ручной лебёдкой, которая пригодится, если ваша лодка оснащена мотором.

Характеристики:

• максимальная длина лодки 3,9 м;
• грузоподъёмность 560 кг;
• одноосный (два колеса).

Цена: 43 100 рублей.

Прицеп лёгкий и прочный одновременно. Крепёжные петли на раме позволяют фиксировать лодку стропами.

Специальное крепление позволяет комплектовать прицеп запасным колесом. Колесо приобретается отдельно.

Лодка крепится к прицепу растяжками

3. Модель: ЛАВ-81015В

Автоприцеп для перевозки надувных лодок

Характеристики:

• максимальная длина лодки 3,5 м;
• грузоподъёмность 520 кг;
• одноосный (два колеса).

Цена: 41 000 рублей.

Прицеп предусматривает лёгкое отсоединение заднего фартука со всеми электролампами.

Лёгкий ход обеспечивают пружинные амортизаторы

Расширенная упорная часть приспособлена для крепления надувной лодки

4. Модель: 8213 B5

Автоприцеп серии «Водник»

Унифицированная модель одинаково хорошо подходит для перевозки объёмных надувных ПВХ-лодок и других видов водного транспорта. Прицеп оборудован самосвальной системой, облегчающей спуск судна на воду. Регулируемые ложементы подстроятся под днище лодки максимально эргономичным образом.

Характеристики:

• максимальная длина лодки 5 м;
• грузоподъёмность 540 кг;
• одноосный (два колеса).

Цена: 47000 рублей.

Конструкция прицепа имеет дополнительный запас прочности за счёт квадратного сечения металлических профилей.

Предусмотрена возможность крепления запасного колеса. Колесо приобретается отдельно.

Полноценный отдых гарантирован благодаря экономии времени: вам не придётся накачивать лодку на берегу!

5. Модель: МЗСА 81771G.011-05

Автоприцеп для водного транспорта

Характеристики:

• максимальная длина лодки 4,75 м;
• грузоподъёмность 475 кг;
• одноосный (два колеса).

Цена: 62 200 рублей.

Эргономичная конструкция и современный дизайн автоприцепа в сочетании с его функциональностью.

Рама подвижна относительно оси, это помогает правильно распределить вес лодки.

Съёмное дышло и регулируемый кронштейн носового упора позволяет отрегулировать конструкцию прицепа под своё плавсредство.

Виды лодочных прицепов

На сегодняшний день можно приобрести несколько видов прицепов для лодок. Конструкции можно разделить на одноосные и двухосные, которые более устойчивы на дороге и равномерно распределяют вес судна на две оси.

1. Универсальные конструкции могут использоваться для разных целей, поскольку размер прицепа для лодки больше, чем нужно только для плавательных средств.
2. Прицепы с роликами и ложементами предназначены для судов, имеющих традиционную форму корпусов.
3. Есть варианты для плоскодонных лодок, рафтов и других небольших плавательных средств, например, гидроциклов.

Лодочный прицеп трейлер

Этот вид прицепа представляет собой раму из металла, переплетение балок с креплениями, на которые и устанавливается лодка. На нем нельзя перевозить ничего другого, кроме водного транспорта. Для производства трейлеров используются импортные запчасти для лодочных прицепов, что свидетельствует о хорошем качестве готового изделия. Отечественные производители при изготовлении прицепов ориентируются на немецкую технологию.

В большинстве случаев прицеп-трейлер имеет в комплекте лебедку, а дополнительно можно купить опорный ролик. Устройство можно регулировать по высоте, поэтому оно подходит для разных авто. Прицеп для лодки может быть предназначен для перевозки одного или двух гидроциклов. Кроме этого, имеются катерные прицепы-трейлеры нескольких модификаций, грузоподъемность которых доходит до 800 кг:

1. Двухъярусный трейлер. Такой прицеп для лодки подходит для суден длиной в 20 футов и менее. В отсеке для киля есть нары, обтянутые материей, которые предотвращают царапины. Это самые популярные конструкции.
2. Трейлер на роликах. У таких устройств есть несколько колес из пластика или резины. Они поддерживают лодку и помогают их легче спустить на воду. Самый подходящий вариант для тех, кто часто буксирует плавательные средства.

Легковой прицеп для лодки

Есть несколько конструкций, которые имеют свои особенности и предназначены они для транспортировки автомобилей.

Прицеп-поплавок

Автоприцеп для лодки удобен для хранения судна, но не вытаскивания его из воды Важно при выборе обращать внимание на подходящую глубину. Прицеп с килевым роликом. В конструкции есть ряд маленьких колес, которые расположены в форме буквы V Они находятся в центре, для поддержки киля и передней части судна

В конструкции есть ряд маленьких колес, которые расположены в форме буквы V Они находятся в центре, для поддержки киля и передней части судна

Прицеп с килевым роликом. В конструкции есть ряд маленьких колес, которые расположены в форме буквы V Они находятся в центре, для поддержки киля и передней части судна.

Прицеп с реберными роликами

Еще одно название – кластерный. Ролики расположены так, чтобы поддерживать внешние стороны судна, а еще они имеют протекторы для дополнительного сцепления.

Прицеп для лодки своими руками

Если есть инструмент и желание, то прицеп можно сделать своими руками. До планирования конструкции нужно определить параметры, то есть снять мерки с лодки: длину, высоту бортов, а еще длину и ширину самых узких и широких участков. Самодельный прицеп для лодки может обладать такими параметрами: длина – максимум 20 м, ширина – не больше 2,2 м и высота – не более 3,8 м

Подготовка к изготовлению прицепа для лодки

Для создания средства транспортировки лодок нам потребуются такие компоненты (размеры не указаны так как параметры у каждой лодки индивидуальные):

• профиль металлический или труба с толщиной стенки 4-5мм. или алюминиевый профиль толщиной 12-15мм. (подойдет для легких лодок);
• труба 60х40х2;
• кусок швеллера 12го;
• лист железа толщина 2мм;
• облицовочные крылья и брызговики (на ваше усмотрение из чем обшить – легким пластиком или жестью);
• провода на проводку;
• два габаритных фонаря с поворотными сигналами (задние фары) от любого типа автомобиля;
• лебедка ручная с тросом;
• опорная ножка;
• кильблоки или материал для них (полиуретан);
• грунтовка и краска (по желанию).

Неучтенные моменты

Как можно уже догадаться, стандарта на приспособление прицепа под перевозку лодок не существует. Технология постепенно совершенствуется, так как владельцы перенимают опыт своих сотоварищей, заодно делятся отзывами и новыми открытиями. Основным краевым условием для работы является модель лодки и прицепа, наличие подручного инструмента и материала. Именно поэтому возникают неучтенные вопросы, являющиеся, скорее всего, дополнением к вышенаписанному.

Первое, что хотелось бы отметить, — ложементы под лодку можно сделать съемными. Это не повлечет за собой существенных финансовых затрат, но за считанные минуты превратит прицеп для транспортировки лодок в функциональное устройство основного назначения. Внимательно осмотрите платформу своего прицепа. В его углах могут быть карманы, в которые удастся вставить стойки для ложементов. Если таковых не имеется, то стойки придется крепить болтами к бортам. Это несколько увеличит время переоборудования прицепа, зато ложементов вы можете перевозить любой груз, не боясь повредить конструкцию.

Стойки выполняются из металлического профиля 25х25 мм. Высота стойки зависит от модели прицепа. Ложементы должны возвышаться над бортами, однако чем выше будет расположена лодка, тем меньшей устойчивостью будет обладать прицеп. С помощью сварки к стойкам приваривают металлические пластины в торце.

К этим пластинам и будут крепиться направляющие ложементов.

Кардинально иной способ перевезти лодку на прицепе связан с изготовлением специальной ставки. Она представляет собой рамное соединение, выполненное из металлического профиля. Рама играет роль ложементов и поперечин, придающих жесткость конструкции. Если к вставке приделать небольшие колеса, то с помощью лебедки ее вместе с лодкой удобно будет погрузить на платформу. Здесь поможет задний борт в открытом состоянии.

Рассмотренные выше способы переделки прицепов позволяют транспортировать лодку с мотором на легковом автомобиле. Необходимо понимать, что при проезде неровностей транец испытывает вибрационные нагрузки. Если качество дорожного покрытия оставляет желать лучшего, то мотор желательно снять и перевозить отдельно, например, в багажнике.
