Туристические плитки и газовые баллоны для них

Об изготовлении самодельного переходника

Если вы хотите сделать его своими руками, то вам понадобится одноразовый шприц. Сначала плоскогубцами аккуратно вытащите иголку из пластикового основания. Далее маленьким сверлом или раскаленным на огне шилом расширьте образовавшееся отверстие. Затем ножом или напильником удалите ребра из пластика, местом расположения которых является конусная часть шприца.

После срежьте наискось (хватит 45 градусов) торцовую часть заготовки. Это нужно для того, чтобы не перекрывалась подача переливаемого газа. В последнюю очередь основание изделия (ее саму широкую часть) аккуратно обрежьте на 0,3 см. В итоге у вас получится самодельный переходник, который нужно будет упереть кончиком в баллончик, а именно в отверстие с резьбой и хорошенько надавить.

Недостаток использования самодельного переходника в том, что процедура переливания займет больше времени. Более того, вам придется приложить немало физических усилий. Поэтому лучше будет приобрести фирменное изделие.

Как экономить газ в походе?

Зачем экономить газ в походе — спросите вы. Затем же, почему сушат мясо и делают пеммикан — чтобы меньше взять груза. Меньше возьмёшь — сохранишь силы и сможешь пройти более интересный и долгий маршрут.

  • если позволяет время и местность — готовьте на костре :-) например, из пня сделайте финскую печь
  • используйте проверенные горелки с низким расходом газа. такая горелка содержит внизу металлический экран, возвращающий тепло наверх, к посуде.
  • по возможности, готовьте еду в палатке. в идеале, палатка должна быть закрытой. при этом один человек обязательно держит одной рукой навёрнутый газовый баллон, а другой рукой — кастрюльку. помните, палатки горят со скоростью $250 в минуту :-(
  • с вечера наберите в бутылки воды, в достаточном количестве для завтрака и оставьте в палатке в ногах спальника. таким образом, утром вода будет чуть теплее — на её подогрев израсходуется меньше газа и времени.
  • быстро накручивайте баллон на горелку. не оставляйте надолго накрученный баллон, т.к. может подтравливать.
  • для готовки используйте посуду с теплообменником.
  • начинайте греть воду с малой силы газа. старайтесь не использовать максимальный режим  т.к. он «греет улицу».
  • держите котелок по самому центру пламени.
  • если готовите на улице — экранируйте горелку с котелком свёрнутой в трубочку пенкой. при этом можно не держать газовый баллон, а держать лишь экран и кастрюлю. крепко держите кастрюлю с будущей едой, чтобы не пришлось готовить ещё раз :-)
    для лучшей устойчивости обкладывайте баллон камнями, а лучше приобретите недорогую и очень полезную подставку.

  • не заливайте много воды, чтобы не греть лишнюю воду. это уже зависит от профессионализма готовящих.
  • при готовке никогда не открывайте крышку котелка «просто так». учитесь определять кипение по звуку и вибрации.
  • вовсе необязательно доводить воду до кипения.
  • также необязательно варить еду до готовности. выключите газ за 2-3 минуты — еда «дойдёт».
  • если готовите в палатке — между приготовлением супа и чая не выставляйте горелку на улицу.
  • когда баллон газа заканчивается (это видно по ослабеванию пламени) — грейте баллон руками, чтобы вышло больше газа.

Kovea TKR-9507

Kovea TKR-9507

Надежная и простая модель. Работает от цангового одного баллона-картриджа, устанавливаемого внутрь стального корпуса. Оснащена пьезоподжигом, регулировкой интенсивности горения, механизмом быстрой замены картриджа. Мощность — 2,5 кВт. Расход газа — 160 г/ч. Безопасность обеспечивается механизмом защиты от неправильного подключения. Вес — 1,8 кг. Поставляется в кейсе из прочного пластика.

Преимущества модели:

  • простота конструкции;
  • надежность;
  • стабильная работа;
  • возможность использования как картриджей цангового типа, так и внешних пропановых баллонов.

Недостатком считается:

отсутствие в комплекте редуктора и шланга для подключения внешних источников топлива. Их нужно покупать дополнительно.

Габариты и вес 50 литровых сосудов

Чтобы определить, сколько весит пустой газовый баллон объемом 50 литров, необходимо знать толщину стенок и размеры резервуара.

Так как производство газовых баллонов возможно лишь с соблюдением определенных стандартов, все необходимые характеристики уже содержатся в них. Согласно ГОСТ 15860, толщина металла для газового баллона на 50 литров, предназначенного для хранения легких углеводородов равна 3 мм.

Стандартный диаметр баллона на 50 л, в котором транспортируется пропан или бутан – 299 мм. А высота его корпуса может варьироваться от 840 до 1015 мм.

Самые популярные  пятидесяти литровые баллоны для углеродных газов размером 299х960 мм. Сосуды, для транспортировки газов, хранящихся под более высоким давлением, имеют иные характеристики, отраженные в ГОСТ 949-73

В нормативах по изготовлению газовых баллонов указано, что толщина стали может быть равна 2,5 мм. В этом случае изготовитель должен уменьшить диаметр сосуда до 292 мм и увеличить его высоту. Минимальная высота в этом случае начинается с отметки 876 мм.

Так, диаметр стандартного 50 литрового баллона составляет 29,9 см, а высота – 93 см. При этом масса незаполненного, пустого баллона с учетом типового запорного вентиля равна 22 кг. При правильной заправке баллона необходимым количеством газа, вес установится на отметке 43,2.

Вместительность газового баллона

Согласно правилам эксплуатации, 50 литровый газовый баллон можно наполнить 42,5 литрами сжиженного газа. Данный объем содержимого, для газового баллона 50 л установлен нормативной документацией, в которой говорится, что в целях безопасности, емкость может быть заполнена не больше чем на 85%.

Кроме того, нельзя расходовать содержимое сосуда до конца.

На практике заправщики баллонов стараются не рисковать и часто они наполняют емкость лишь на 75%. Поэтому в распоряжении дачника или сварщика после покупки заправленного баллона остается 37,5 литров, что равно 18-19 кг

Давайте попробуем рассчитать сколько кубометров газа будет содержаться в 50 литровом баллоне. Известно, что при стандартных условиях из 1 кг СУГ получается 0,526 кубометров пропана или 0,392 – бутана. При этом процентное соотношение газовой смеси составляет 60:40 (60% – пропан и 40% – бутан).

Просчитаем объем пропан-бутановой смеси, при условии, что в баллоне 21,2 кг газа:

21,2 кг • (0,526 • 0,6 + 0,392 •0,4) = 10,01 м3

Это значит, что 50 литровый баллон содержит примерно 10,01 кубометра газа.

На сколько хватит баллона с газом?

Для того, чтобы определить на какой период хватит заполненного 50 литрового баллона с пропаном, потребуется просчитать, сколько газа будет потреблять тот или иной прибор.

Например, у вашей 4-конфорочной плиты расход газа составляет 0,45 кг/час (эти сведения можно посмотреть в технической документации к прибору). Далее, разделим количество газа в баллоне на расход: 21,5/0,45= 47,7. Значит, если включить все 4 конфорки, то баллона хватит примерно на 47 часов.

Безусловно, все четыре конфорки работать постоянно не будут, а, значит, баллона хватит на более длительный период.

Если баллонный газ планируется использовать и для отопления, то его расход можно просчитать так же, как и для газовых плит. Для примера, давайте рассчитаем, на сколько дней хватит 50 литрового заполненного баллона для отопления частного дома, если известно, что максимальный расход газа газовым котлом составляет 1,5 кг/час.

Прежде чем произвести расчеты, стоит учесть, что котлы работают в среднем по 10 часов. Но, если котел предполагается использовать также для подогрева горячей воды, то расход газа увеличивается практически на 20%.

При проектировании автономного газоснабжения с одновременным подключением нескольких баллонов потребуется газовая рампа. С помощью нее можно подключать к редуктору до 12 баллонов

Разделим массу газа в баллоне (21,5 кг) на его расход (1,5 кг/час) и получим 14,3 часов. Если учесть, что газовый котел работает не круглые сутки, то баллона с СУГ может хватить максимум на 2-3 дня.

Кроме того, не следует забывать, что расход топлива также зависит от степени утепления вашего загородного дома и среднесуточной температуры на улице. Так, чем меньше утеплен дом и чем ниже температура окружающей среды, тем больше котлу потребуется сжечь топлива, чтобы помещение прогрелось до комфортной температуры.

Произведенные расчеты свидетельствуют о том, что 50 литрового баллона недостаточно для комфортного проживания в загородном доме, тем более, если газ потребляет и котел, и плита. Поэтому многие владельцы частных коттеджей проектируют систему газоснабжения на основе сразу 3-4 50-литровых газовых емкостей, что требует соблюдения особых условий их эксплуатации и хранения.

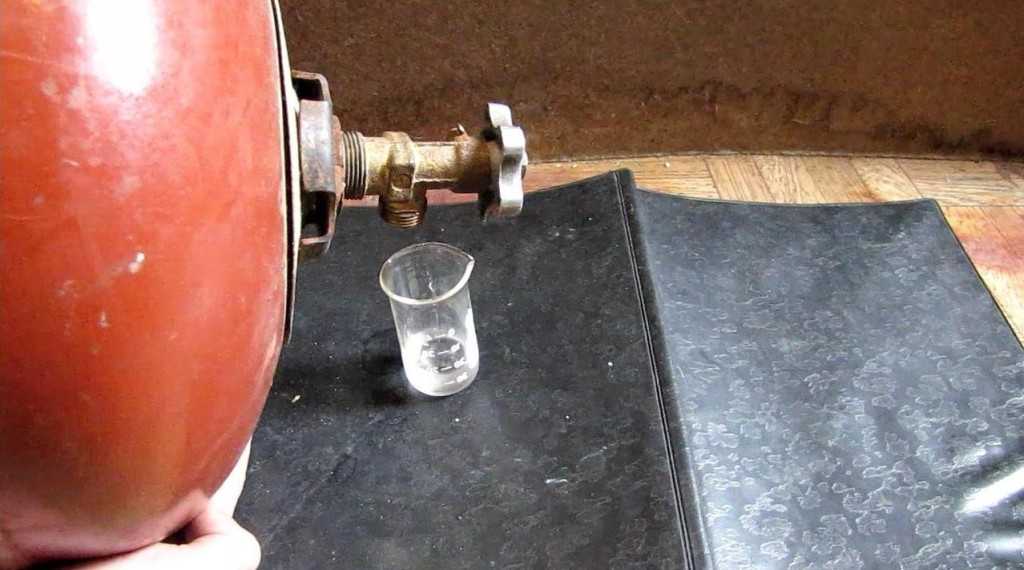

Почему в емкости слышен плеск воды

Такое возможно услышать зимой. Знайте, это не вода, а бутановая составляющая СПБТ. При малейших заморозках бутан перестает преобразовываться в парообразную фракцию. Именно она и «плещется» в виде жидкости внутри.

Бутановая составляющая СПБТ в газовом баллоне

В теплое время года такой проблемы не возникает: пропано-бутановая смесь задействуется практически вся. Для того, чтобы избежать этого в мороз, рекомендуется, заправляя емкость, поинтересоваться у заправщика о наличии паспорта на используемую СПБТ. В этот документе должна содержаться информация о том, что в смеси минимум 80 процентов пропана, переходящего из жидкости в пар в холодное время. Если использовать такую заправку, то проблем не должно возникнуть.

Как выбрать для горелки

Итак, вы хотите купить газовый баллон для своей горелки, но не знаете, какой вам нужен, нужно понять несколько вещей:

  • Для чего нужен баллон (горелка для туризма, горелка для работы).
  • В каких условиях он будет эксплуатироваться.
  • Определиться с бюджетом.
  • Понять, какой размер баллона подойдет вам больше всего.

Каких объемов баллончики предпочитаете покупать?

МалыеБольшие

Чаще всего горелки используются для двух целей — в туризме и в качестве паяльной лампы. Если вам нужен баллон для паяльной лампы, то просто купите обычный баллон с пропаном или бутаном. Стоят они дешев, особых требований к ним не имеется. Главное — подобрать баллон, который подойдет по размеру и форме крепления к паяльной лампе.

В случае с туристическими баллонами все интереснее. Выбирать нужно исходя из того, как долго вы будете в походе или путешествии и какие климатические условия вас ожидают. Исходя из расстояний и длительности путешествия нужно выбрать размер баллона — чем дольше, тем больше нужен баллон. Исключение — поездки по «цивилизованным» местам, где можно найти магазин с газовыми баллонами. В автономные походы в дали от населенных пунктов стоит взять с собой запасные картриджи.

В случае с климатом, нужно смотреть на маркировку модели баллона. Есть универсальные баллоны, которые предназначены для 4-х сезонов, но слишком экстремальные температуры они не выдержат. Если вы будете ехать где-то, где температура будет ниже -15 градусов, то нужно выбирать зимние баллоны. То же самое — в случае с очень жарким, влажным климатом.

Мнение эксперта

Торсунов Павел Максимович

По бюджету: выбирайте только те баллоны, которые не слишком сильно будут отягощать ваш бюджет. Главное, чтобы они не были какими-то кустарными или без сертификации. Лучше взять с собой еще один запасной баллон, чем потратить все деньги на один дорогой. Состав смеси у крайне дорогих и баллонов из средней ценовой категории редко изменяется настолько, что это влияет на качество работы горелок.

Модели совместимые с бытовыми газовыми баллонами

Данный тип газовых устройств удобен в случаях, когда требуется готовить большие объемы пищи. Они более экономичны, т.к. сжиженный газ из бытовых баллонов расходуется медленнее. Незаменимы для дачников или жителей деревень, а также в длительных поездках. Однако, в пеших походах неудобны, т.к. они имеют значительный вес.

GEFEST ПГТ1 модификация 802

Надежная и удобная в использовании газовая плитка от белорусской компании GEFEST. Внешне напоминает уменьшенный вариант кухонной плиты этого производителя, но с одной конфоркой. Работает она от сжиженного газа из баллонов (1-5-2-В ГОСТ 15860-84). Соединение осуществляется при помощи гибкого шланга и хомутов, которые идут в комплекте. При этом отдельные умельцы приспосабливают ее для работы с одноразовыми емкостями с газом, но это на свой страх и риск. Корпус имеет термостойкое покрытие (эмаль), которое выдерживает длительную эксплуатацию. На фигурной решетке емкости стоят устойчиво, при условии установки плиты на ровную поверхность. Стоит отметить, что производитель дает 2 года гарантии на свое изделие.

Стоимость: от 720 руб.

GEFEST ПГТ1 модификация 802
Достоинства:

  • подключается к большому баллону газа;
  • в комплекте идет гибкий шланг и хомуты для подключения;
  • 3 режима (газ перекрыт, слабый огонь и сильный огонь);
  • устойчивая;
  • прочная конструкция.

Недостатки:

нет пьезового розжига.

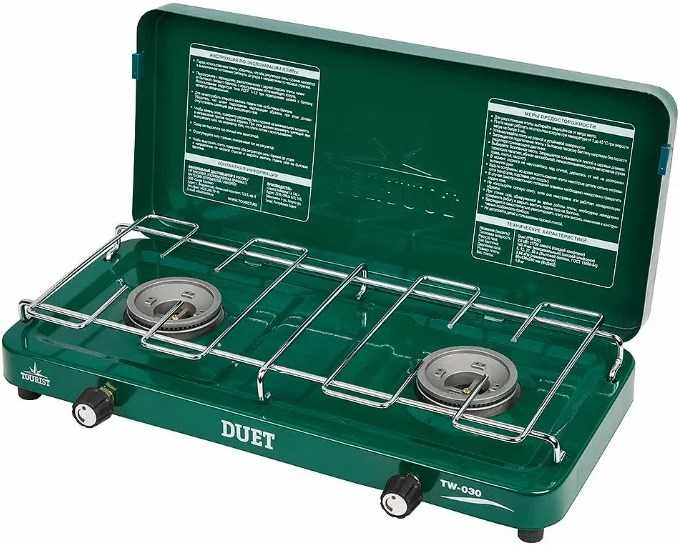

TOURIST DUET TW-030

Единственная в нашем рейтинге двухконфорочная модель от TOURIST. Наличие 2 конфорок расширяет возможности ее использования: процесс приготовления пищи проходит быстрее, можно одновременно готовить 2 блюда. Однако, данное преимущество имеет и отрицательные стороны – диаметр одновременно используемой посуды не может быть более 21 см. Снабжена крышкой, которая прекрасно защищает пламя от ветра на открытой местности. Кроме того, для хранения и переноски в комплекте идет пластиковый кейс с ручкой. Работает от бытового баллона с пропаном объемом 5-50 л. Стоит отметить, что ни шланг, ни редуктор не предусмотрены в комплектации и их нужно докупать отдельно. В целом пользователи довольны качеством плитки, хотя не обошлось без отрицательных отзывов.

Стоимость: от 2490 руб.

TOURIST DUET TW-030
Достоинства:

  • крышка служит ветрозащитным экраном в полевых условиях;
  • 2 конфорки;
  • удобные и плавные регуляторы пламени;
  • устойчивая.

Недостатки:

  • в комплектацию не входит шланг и редуктор;
  • не подходит для крупногабаритной посуды;
  • нет пьезового розжига.

В таблице технические параметры обеих моделей.

Технические характеристики GEFEST ПГТ1 TOURIST DUET TW-030
Мощность, кВт 1.55 2
Расход топлива, г/ч 123 160
Количество конфорок 1 2
Регулятор уровня пламени + +
Пьезоэлектрический розжиг
Габариты в рабочем состоянии, см 17х19,5х9,5 43х24х8
Вес, кг 1 1.9

Хитрости заправки, которые нужно знать

При работе с газом обязательно использовать защитные перчатки. Так как газ обладает охлаждающим действием. Также из-за этого свойства газа во время заправки можно наблюдать иней на системе. Не стоит паниковать. Следует подождать, чтобы иней оттаял, и тогда продолжать работу.

Об этом уже говорилось выше, что нужно оставлять немного место в газовом баллончике. Связано это с высоким коэффициентом теплового расширения газа. Следуйте правилам пожарной безопасности. Поблизости с рабочим местом не должно быть открытого огня и искр. Все-таки газ огнеопасен.

Фирменные баллончики можно заправлять до трех-четырех раз, но не желательно. Клапаны у баллончиков легко деформируются, поэтому они зачастую не могут пережить нескольких заправок.

Неприятность бытового газа заключается в его запахе. Причем свежий газ тоже пахнет, но вполне терпимо. А вот тот, который пролежал в баллоне до нескольких лет имеет противный запах. Будьте готовы к этому при работе.

Подводя итоги, можно сказать о положительных сторонах заправки газовых баллонов. Экономически заправка газовых баллонов бытовым газом выгодный процесс. В среднем стоимость туристического баллончика для горелки составляет 300 рублей. В то время как заправку большого бытового газового баллона можно осуществить в среднем за 800 рублей. Причем использовать бытовой баллон вы будете многократно. Экономия очевидна. Из дополнительных материалов нужен лишь шланг. То есть затраты на дополнительное оборудование несущественны.

Туристические лампы

Низкотемпературные устройства используются для выполнения широкого спектра работ, подходят как для использования в быту, так и для профессионального строительства. Эти паяльные лампы чаще заменяют электрические фены там, где возможна лишь автономная работа.

Основным недостатком горелок без инжектора является низкая стабильность пламени, особенно заметная при резких наклонах и поворотах. Плескания сжиженного газа не влияют существенно в более дорогих аппаратах, имеющих специальный редуктор и контур подогрева.

Обычно такие аппараты не используются для пайки. Главным образом с их помощью разжигают дрова и угли или разогревают материалы, которые допускают использование открытого пламени. Лампа незаменима для оттаивания труб, подогрева двигателей автомобилей, обжига краски для ее устранения, распаковки сгонов на пакле, иных черновых работ.

Что нужно для заправки газовых баллонов?

Бытовой газовый баллон имеет различные емкости. Начиная от 5, заканчивая 300 литрами. Он понадобится в качестве источника газа. С него и будет заправляться баллон. Все они заправляются по одной и той же схеме. Для процесса заправки понадобятся следующие материалы:

  • пустой туристический баллончик;
  • бытовой газовый баллон для заправки;
  • переходник;
  • весы.

Прежде, чем переходить к самой заправке, необходимо убедиться, что емкость туристической горелки не содержит остатки газа. Для этого баллон переворачивают так, чтобы вентиль оказался внизу. Такое нехитрое движение поможет избавиться от остатков газа. Только убедившись, что газ вышел, можно переходить к следующему этапу.

Сколько газа брать в поход?

Для новичков: большой баллон (450 г) — на 4 дня, малый (230 г) на 2 дня, из расчёта:

  • на готовку еды три раза в день
  • каждая готовка еды — это котелок супа/каши и котелок чая (~650 мл/чел/день).
  • на четверых людей

Запас может пригодиться на необходимость нагреть воду, чтобы девчонкам вымыть голову.

Если идёте в высокогорье или зимний поход — берите специальный газ, где в составе преобладает пропан. А для Хибин достаточно обычных баллонов проверенной фирмы Kovea, которая лучшая по соотношению цена/качество.

До похода лучше подписать баллоны в нижней части лаком (1-2-3… или А-Б-В…), чтобы по порядку опустошать баллоны, а опустошённые — утилизировать (сплющивать), не нести лишний объём.

Полный большой баллон газа Kovea (450г нетто) весит 663-668г, а малый (230г нетто) — 363-368г.
Состав: 75% изобутан, 25% пропан.
Заявленная температура использования до -23 градусов. Но если взять процентное соотношение и точки кипения этих газов, то температура использования получится -19 градусов. Ещё стоит учитывать, что при работе баллон существенно охлаждается.

Параметры горелок

Газовые горелки на баллончик с цанговым присоединением представляют отдельный класс инструментов. Применяются они в условиях высокой пожарной безопасности там, где задействовано серьезное строительное оборудование, а риск повреждения аппарата сведен к минимуму.

Основными параметрами являются температура и форма пламени. У простейших устройств температура горения близка к минимальной — 700−1000°С. Воздух поступает естественным образом, и его всегда не хватает. У более дорогих изделий специальная форма воздухоподводящих каналов, что увеличивает приток воздуха, а температура пламени возрастает до 1200°C.

Пламя еще большей температуры у эжекторных горелок, в которых к очагу воздух поступает за счет разрежения, а сила потока находится в прямой пропорциональной зависимости к рабочему давлению газа. Благодаря этому температуру можно увеличить до 1500−1600°С и сравнительно плавно регулировать ее с длиной пламени лишь поворотом крана. В аппарате может быть несколько очагов горения. Таким инструментом не выполняют тонкую работу, но успешно прогревают обширные участки.

Пороговая температура горелок — 2000−2400°С, а достигается она путем концентрации нагнетаемого воздуха в очаг горения, а также использования газа метилацетилена пропадиена (МАПП). В пламени образуется высокотемпературный конус, чья мощность и температура могут быть сопоставлены с газокислородной сваркой.

В дополнение изделие любого вида может оснащаться гибкой или поворотной трубкой, пьезорозжигом и высокочувствительным регулировочным клапаном. Существует широкий выбор аппаратов по мощности и расходу газа.

Газовый баллон МАППГАЗ

Газовый баллон МАППГАЗ — уникальная разработка немецкой компании. Специальная газовая смесь гарантирует вам высокопродуктивную пайку при рабочей температуре в 2400 градусов Цельсия. Данная смесь на целых 35% эффективнее привычного для нас пропана. При этом, в баллончике не содержится бутадиена, что означает его полную безопасность для человеческого здоровья. При этом, данный баллон весит меньше остальных, что гарантирует удобство и комфорт в процессе эксплуатации. Модель проверена в соответствии с международными стандартами TUV, а это означает соответствие повышенному стандарту безопасности. МАПП газ — это продукт современных высокотехнологичных установок, благодаря процессорной системе контроля дозирования, вы получаете гарантию стабильной максимальной интенсивности горения

Что не менее важно — более продолжительный срок службы по сравнению с пропаном, газ горит на треть дольше

Лучшие модели

Мы подобрали для вас 7 лучших газовых баллонов. При создании подборки мы руководствовались их качеством и ценой, а также назначением. В списке вы найдете как маленькие баллоны для несложных походов и пикников, так и баллоны для экстремальных путешествий, альпинизма и других задач.

Tourist Standard TBR-230

Этот баллон — один из самых универсальных. Подходит для разных температур (от -23 до +23). Резьбовое крепление. В составе — смесь из трех газов, которая будет устойчиво гореть на протяжении длительного времени. У баллона небольшой вес и приятная цена.

Тип крепления Резьба
Объем 230 мл
Вес 370 грамм
Цена 250 рублей

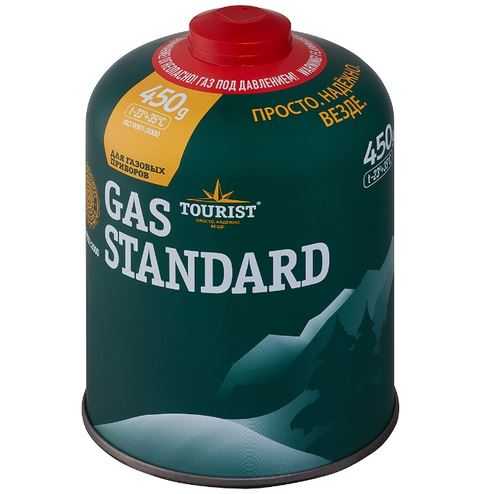

Tourist Gas Standard 450

Такой же баллон как и предыдущий, но большого объема. Подойдет для туристов, которые будут находиться далеко от магазинов или просто идут в длительные путешествия.

Тип крепления Резьба
Объем 370 мл
Вес 670 грамм
Цена 500 рублей

Следопыт PF-FG-450

Недорогой баллон большого объема. Позиционируется как всесезонный, подойдет для не слишком суровых зим. Резьбовой тип крепления.

Тип крепления Резьба
Объем 450 мл
Вес 650-700 грамм
Цена 350 рублей

Perune Lightning-230 All Season Fuel Mix 230g

Это — газовый баллон с креплением типа «байонетт». Компактный баллон всесезонного назначения. Выдерживает низкие и высокие температуры. Небольшой вес и объем — удобно брать в непродолжительные походы.

Тип крепления Байонетт
Объем 230 мл
Вес 400 грамм
Цена 700-800 рублей

Campingaz CV 300/470 Plus Easy-Clic Gas Cartridge

Еще одна модель с легко съемным креплением. Смесь бутана и пропана. Есть в двух версиях — на 300 и 470 грамм. В отличие от других баллонов, этот можно будет наполнить топливом еще раз и снова использовать по назначению.

Тип крепления Байонетт
Объем 300/470
Вес 500-700 грамм
Цена 700 рублей

Armero A730/190

Компактный прокалываемый газовый баллон. Подойдет для тех горелок, на которых используется старый тип крепления.

Тип крепления Прокалываемый баллон
Объем 110 мл
Вес 190 грамм
Цена 130 рублей

Primus Power Gas 450

Газовый баллон от проверенного производителя. Очень высокая надежность, можно использовать даже в жестких погодных условиях. Большой объем, подойдет для автономных походов, альпинизма.

Тип крепления Резьба
Объем 450 грамм
Вес 600 грамм
Цена 650 рублей

Бытовой газ: состав, свойства, транспортировка и хранение

Принято считать, что бытовой газ – это чистый пропан. В действительности, внутри баллонов, доступных в широкой продаже, находится смесь нескольких простейших углеводородов. При этом соотношение компонентов во многом зависит от назначения ресурса. Поэтому рассмотрим, какого состава могут быть различные фракции газа, их свойства, условия транспортировки и хранения.

Состав и свойства

Углеводороды первых мест номенклатурного ряда обладают малой молекулярной массой и хорошей летучестью. Благодаря этому они хорошо окисляются – горят и даже взрываются. В быту и на производстве это их свойство давно нашло широкое применение – в качестве эффективного и доступного энергоресурса.

Применение находят прежде всего следующие первые 4 представителя ряда предельных углеводородов:

  1. Метан.
  2. Этан.
  3. Пропан.
  4. Бутан.

Вид классического баллона пропана Источник sib-gas.ru В природе все они смешаны в одной газовой среде. Поэтому на производстве их разделяются фракционным методом. Однако полностью очищенные представители в быту не встречаются. Как правило, объем газового баллона частично заполняют те и другие разновидности. При этом баллонный газ, используемый в быту, это преимущественно пропан-бутановая фракция.

В зависимости от назначения бытовой пропан поставляется в нескольких марках:

  • ПА – для автомобильного транспорта, содержание пропана достигает 75-95%.
  • ПБА – пропан-бутановая смесь для авто, доля пропана – не менее 40-50%.
  • ПТ – технического назначения, часть пропана – 75%.
  • ССБТ – техническая пропан-бутановая смесь, содержание пропана не нормировано.
  • БТ – газ-бутан для технического применения, включение пропана без нормировки.

При рассмотрении физических свойств этих двух газов выясняется, что при относительно небольшом повышении давления или понижении температуры они начинаются сжижаться. Так, пропан переходит в жидкую фазу при температуре -42°С, а бутан – -0,5°С. Этот фактор применяется на производстве для закачки смеси в баллоны.

Баллон с пропан-бутаном в зимнее время Источник sovet-ingenera.com

Транспортировка, хранение

Бытовой газ нашел широкое применение, особенно в энерго-отопительной сфере частного сектора. Поэтому чтобы подсчитать требуемый его запас на бытовые нужды, необходимо знать, сколько кубов газа в 50 литровом баллоне. Путем несложных подсчетов можно установить, что рассчитанное значение этого параметра составит порядка 10 м3.

Однако не менее, если не более важным вопросом является, как правильно транспортировать и хранить газовые емкости частному домовладельцу. Современные производители для облегчения этих задач выпускают не только 50-литровые баллоны, но также меньшей вместимости – 27, 12 и 5 л.

Естественно, что для нужд автоматической энерго- или телесистемы такого объема пропан-бутановой смеси будет недостаточно. Перевозить, эксплуатировать и складировать газовые баллоны необходимо строго в соответствии с правилами безопасности, а входе эксплуатации соблюдать следующий минимум:

  • Не пытаться удалять с поверхности емкости информационные этикетки, бирки и накладные таблицы.
  • Не перемещать изделие с упором на вентиль.
  • Не допускать трения и удары о корпус во время перевозки и эксплуатации.

Правильная перевозка сжиженного пропана Источник scalebay.ru

  • При подозрении на утечку, тест проводить с помощью мыльного раствора, по возможности обесточив все электрические приборы и источники открытого пламени.
  • Подачу газа в газопровод всегда начинать только с плавного поворота вентиля.
  • Не допускать нагрева поверхности баллона от любых источников теплового излучения.
  • Не пытаться своими силами перекачать газ в другие емкости.

Габариты и вес 50 литровых сосудов

Чтобы определить, сколько весит пустой газовый баллон объемом 50 литров, необходимо знать толщину стенок и размеры резервуара.

Так как производство газовых баллонов возможно лишь с соблюдением определенных стандартов, все необходимые характеристики уже содержатся в них. Согласно ГОСТ 15860, толщина металла для газового баллона на 50 литров, предназначенного для хранения легких углеводородов равна 3 мм.

Стандартный диаметр баллона на 50 л, в котором транспортируется пропан или бутан – 299 мм. А высота его корпуса может варьироваться от 840 до 1015 мм.

В нормативах по изготовлению газовых баллонов указано, что толщина стали может быть равна 2,5 мм. В этом случае изготовитель должен уменьшить диаметр сосуда до 292 мм и увеличить его высоту. Минимальная высота в этом случае начинается с отметки 876 мм.

Так, диаметр стандартного 50 литрового баллона составляет 29,9 см, а высота – 93 см. При этом масса незаполненного, пустого баллона с учетом типового запорного вентиля равна 22 кг. При правильной заправке баллона необходимым количеством газа, вес установится на отметке 43,2.

Вместительность газового баллона

Согласно правилам эксплуатации, 50 литровый газовый баллон можно наполнить 42,5 литрами сжиженного газа. Данный объем содержимого, для газового баллона 50 л установлен нормативной документацией, в которой говорится, что в целях безопасности, емкость может быть заполнена не больше чем на 85%.

Кроме того, нельзя расходовать содержимое сосуда до конца.

Давайте попробуем рассчитать сколько кубометров газа будет содержаться в 50 литровом баллоне. Известно, что при стандартных условиях из 1 кг СУГ получается 0,526 кубометров пропана или 0,392 – бутана. При этом процентное соотношение газовой смеси составляет 60:40 (60% – пропан и 40% – бутан).

Просчитаем объем пропан-бутановой смеси, при условии, что в баллоне 21,2 кг газа:

21,2 кг • (0,526 • 0,6 + 0,392 •0,4) = 10,01 м 3

Это значит, что 50 литровый баллон содержит примерно 10,01 кубометра газа.

На сколько хватит баллона с газом?

Для того, чтобы определить на какой период хватит заполненного 50 литрового баллона с пропаном, потребуется просчитать, сколько газа будет потреблять тот или иной прибор.

Например, у вашей 4-конфорочной плиты расход газа составляет 0,45 кг/час (эти сведения можно посмотреть в технической документации к прибору). Далее, разделим количество газа в баллоне на расход: 21,5/0,45= 47,7. Значит, если включить все 4 конфорки, то баллона хватит примерно на 47 часов.

Безусловно, все четыре конфорки работать постоянно не будут, а, значит, баллона хватит на более длительный период.

Если баллонный газ планируется использовать и для отопления, то его расход можно просчитать так же, как и для газовых плит. Для примера, давайте рассчитаем, на сколько дней хватит 50 литрового заполненного баллона для отопления частного дома, если известно, что максимальный расход газа газовым котлом составляет 1,5 кг/час.

Прежде чем произвести расчеты, стоит учесть, что котлы работают в среднем по 10 часов. Но, если котел предполагается использовать также для подогрева горячей воды, то расход газа увеличивается практически на 20%.

Разделим массу газа в баллоне (21,5 кг) на его расход (1,5 кг/час) и получим 14,3 часов. Если учесть, что газовый котел работает не круглые сутки, то баллона с СУГ может хватить максимум на 2-3 дня.

Кроме того, не следует забывать, что расход топлива также зависит от степени утепления вашего загородного дома и среднесуточной температуры на улице. Так, чем меньше утеплен дом и чем ниже температура окружающей среды, тем больше котлу потребуется сжечь топлива, чтобы помещение прогрелось до комфортной температуры.

Произведенные расчеты свидетельствуют о том, что 50 литрового баллона недостаточно для комфортного проживания в загородном доме, тем более, если газ потребляет и котел, и плита. Поэтому многие владельцы частных коттеджей проектируют систему газоснабжения на основе сразу 3-4 50-литровых газовых емкостей, что требует соблюдения особых условий их эксплуатации и хранения.

Как заправлять газовый баллон

Заправляют такие устройства на территории специальных пунктов, которые могут располагаться автономно и входить в АЗС. В условиях последних есть возможность заправки газомоторным топливом.

Устройство для заправки газовых баллонов

Важнейшим нюансом в этого процесс является тот факт, что заправлять нужно не по объему, а по весу. Если руководствоваться техникой безопасности, то емкости с газом следует заправлять максимум на 85 процентов от всего объема, во избежание чрезмерного давления.

Для того, чтобы следовать технике безопасности и ее нормам, подобное устройство с любым объемом маркируется цифрой с максимально допустимой массой, соответствующей тем самым допустимым 85 процентам. Емкости располагают на весах, включая закачку топлива. Процесс останавливается после достижения необходимой массы.

Пункт заправки бытовых газовых баллонов

Но даже при заправке относительно массы переливы не исключены, что особенно актуально для малообъемных емкостей — на 5 или 12. Они должны заправляться на 2 и 6 килограммов соответственно. Большая скорость заправки иногда не позволяет увидеть достижение предельной нормы. Если такое произошло с вами, обязательно попросите, чтобы лишний газ слили. В последующем лучше подобрать другое место для заправки.

В целом, базовым критерием выбора заправщика является наличие у него лицензионных документов на использование пожароопасных и взрывоопасных объектов. Если документы присутствуют, то можно сделать вывод, что вас обслуживают квалифицированные специалисты, ежегодно проходящие специальную аттестацию.

Конвейер для заправки газовых баллонов

В остальных случаях вы берете ответственность за работу заправляемой емкости на себя. А рискуете вы не только своими деньгами, но и безопасностью своего жилья и жизни. Кроме того, не лицензированная заправка является нарушением законодательства и может повлечь за собой не только административную, но и уголовную ответственность относительно статьи о незаконной предпринимательской деятельности.

Предложенная информация в обзоре не претендует на точность энциклопедических данных и продиктована по-большому счету нашим опытом. Но мы уверены, что она сможет вам помочь значительно сэкономить время и деньги.

На что следует обратить внимание?

Тем, кто решил самостоятельно выполнить заправку туристических газовых баллонов в домашних условиях, следует ознакомиться со следующими видами присоединения баллончиков к газовым горелкам:

  • Резьбовым EU. В соответствии с европейскими стандартами фиксация горелки осуществляется за счет накручивания на баллончик.
  • Резьбовым US. В соответствии с американскими стандартами данный вид соединения такой же, как и предыдущий.
  • Цанговым. Для фиксации горелки ее насаживают на баллончик и немного прокручивают. Конструкция с защитным клапаном. Кроме того, для соединения потребуется переходник. Как утверждают специалисты, после длительной эксплуатации крепеж может расшататься и пропускать газ.
  • Клапанным. Крепление осуществляется посредством специального фиксатора. Стоит отметить, что баллончики с таким видом соединения подойдут только к предназначенным к ним моделям газовых горелок. С помощью клапана предотвращается утечка газа.
  • Прокаливаемым. Этот вид встречается в одноразовых баллонах, крепление к которым осуществляется путем легкого нажатия. Заправке такие баллончики не подлежат. Когда газ полностью израсходуется, их просто выбрасывают.

Чтобы избежать нежелательных последствий во время заправки своими руками газовых туристических баллонов, придерживайтесь техники безопасности и алгоритма действий.

Области применения

Цанговый газовый баллон, как правило, присоединяют к газовой плите, газовой горелке или обогревателю. Для работы нужен стандартный переходник. Некоторые производители продают баллоны сразу с переходником. Некоторые реализуют переходники отдельно.

Цанговые баллоны, преимущественно, используют туристы, альпинисты и путешественники.

Некоторые модели подходят для резаков и ламп. Удобны, потому что подходят под стандарты мобильного газового оборудования. Как правило, в такие баллоны заправляют смесь: 85% изобутана, 10% бутана, 5% пропана. Такие баллоны отличаются значительной легкостью.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Женский журнал Табакур
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
