Электрические схемы Ауди 100

Набор электронных схем для популярного серийного автомобиля Audi 100 помогут автослесарю с ремонтом машины. Подробно даны общие сведения всех схем, а также устройство впрыска KE III – Jetronic.

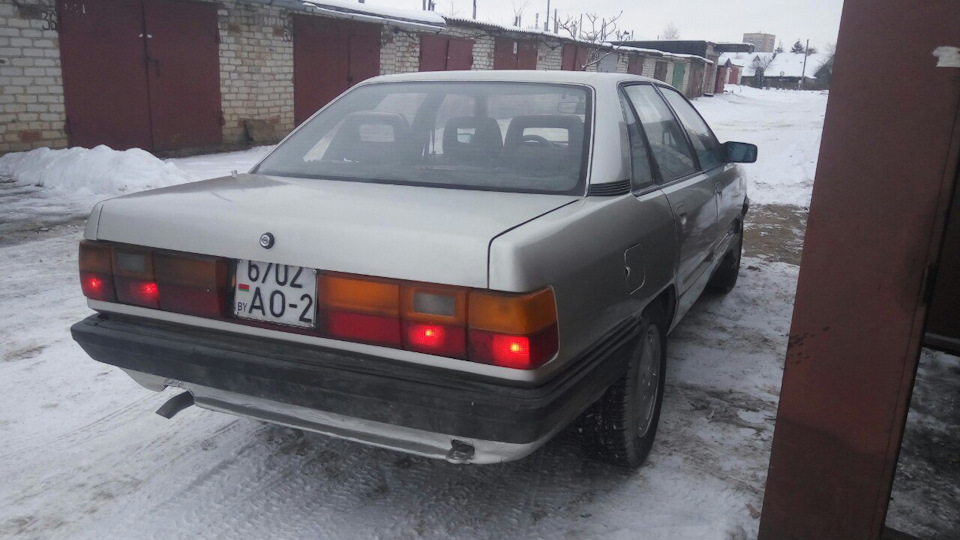

Машина марки Audi, модель 100 стал в свои годы очень распространённым автомобилем. Её выпускали с 1982 по 1991 год включительно, и за этот промежуток времени было выпущено с конвейера примерно 1 078 443 машин (седан и универсал).

Эти переднеприводные машины имели бензиновые двигатели схема механического дизеля audi 100 с3 различным объёмом, начиная от 1,6 л и до 2,3 л, а также 2,0 л, 2,4 л и 2,5 литров турбодизель.

Коробка передач также шла на выбор: автомат или механика. Преимуществам такого немецкого транспорта послужила продуманная аэродинамика кузова (коэффициент лобового сопротивления 0,30). Такие показатели Ауди 100 помогли значительно сэкономить топливо, а очень просторный салон не схема механического дизеля audi 100 с3 равнодушным не одного покупателя, он и по сей день является очень вместительным и удобным даже среди новых выпущенных автомобилей.

Схема впрыска KE III – Jetronic

(двигатель мощностью 100 КВт)


  • А – аккумулятор;
  • D – замок зажигания;
  • Е17 – выключатель блокировки запуска и выключатель фонарей заднего хода;
  • G39 – лямбда-зонд (2341) (2342);
  • J21 – блок управления впрыском топлива;
  • J60 – реле автоматической коробки передач;
  • N17 – пусковая форсунка (4443);
  • N71 – клапан стабилизации холостого хода (4431);
  • N73 – регулятор давления на Ауди 100 (4341);
  • N80 – электромагнитный клапан 1 для устройства улавливания паров топлива (4343);
  • S19 – предохранитель в блоке предохранителей;
  • S28 – предохранитель блока управления КЕ Схема механического дизеля audi 100 с3 – Jetronic;
  • Т1а – 1-контактный разъем слева в отсеке двигателя;
  • Т1е – 1-контактный разъем (чёрный) за панелью приборов;
  • T2f – 2-контактный разъем слева в моторном отсеке;
  • Т2х – 2-контактный разъем (чёрный) за панелью приборов (диагностический);
  • Т2у – 2-контактный разъем (коричневый) за панелью приборов;
  • T3d – 3-контактный разъем (чёрный) за панелью приборов;
  • Т4а – 4-контактный разъем за панелью приборов;
  • Т6а – 6-контактный разъем за панелью приборов;
  • Т6с – 6-контактный разъем за панелью приборов;
  • Т8а – 8-контактный разъем (чёрный) за панелью приборов (кодирующий);
  • Т10d – 10-контактный разъем (жёлтый) за панелью приборов;
  • Z19 – обогрев лямбда-зонда.

Общие сведения электро схем Audi 100

(на примере схемы впрыска KE III – Jetronic)

Большинство потребителей электроэнергии соединяются с «массой» проводами коричневого цвета.

Для правильного подключения приборов электрооборудования их контакты пронумерованы.

Для удобства пользования все электрические цепи на электро схемах расположены вертикально и пронумерованы.

Сверху на схемах изображён блок предохранителей и реле, ограниченный снизу горизонтальной линией.

Тонкие линии над ней – это внутренние соединения в блоке.

Горизонтальные линии в блоке под номерами 30, 15, Х и 31 – внутренние соединения блока схема механического дизеля audi 100 с3 источниками питания и «массой». Цепь 30 постоянно находится под напряжением аккумуляторной батареи, цепь 15 – только при включённом зажигании и получает питание через замок зажигания.

Цепь Х находится под напряжением также при включённом зажигании, но при включении стартера она обесточивается. Цепь 31 соединена с «массой».

Снизу на схемах проходит горизонтальная линия, которая показывает соединение с «массой».

Цифры в кружках, стоящие около пересечения вертикальных цепей с горизонтальной линией «массы» указывают на расположение точек «массы» на кузове.

схема механического дизеля audi 100 с3



Цифра в белом квадрате в конце вертикальной цепи показывает, в какой цепи нужно смотреть продолжение этого провода. Цвета проводов на схемах соответствуют цветам проводов на автомобиле.

схема механического дизеля audi 100 с3

Цифра на каждом проводе означает площадь сечения токопроводящей жилы провода в квадратных миллиметрах.

Цифра в схема механического дизеля audi 100 с3 квадрате обозначает номер реле в блоке предохранителей и реле, буква в кружке, стоящая около провода, – неразъёмное соединение проводов.



Внутренние соединения (тонкие линии) – такие соединения не представляют собой проводов, однако по ним идёт электрический ток. Они дают возможность проследить пути протекания тока внутри электрооборудования.

Зажим 15 – при включённом зажигании на нем имеется напряжение аккумулятора.

Позиционный номер реле – обозначает реле, обозначает номер реле на дополнительной панели реле.

Сечение провода дано в мм2.

Обозначение элемента – позволяет найти в перечне название элемента, представленного графическим символом.

Цвет провода – соответствует цвету провода в автомобиле.

Обозначения контактов – на реле, устройстве управления и на плате или дополнительной панели реле.

Буквенно-цифровое обозначение в местах соединений – определяет положение проводов в разъёмах (М30az).

Цифры в квадратиках – обозначают прерывание цепи и задают номер токовой дорожки продолжения цепи.

Буквенно-цифровое обозначение – отмечает разъёмное соединение (Т8а/7).

Условные обозначения на схемах





Другие электронные схемы автомобиля Ауди 100:



  • Точки соединения с «массой»
  • Генератор, стартер, аккумулятор
  • Система зажигания и реле топливного насоса
  • Стабилизация холостого хода, контроль давления масла
  • Схема вентилятора радиатора
  • Указатели поворотов, аварийная сигнализация, фонари стоп-сигнала
  • Схема замка зажигания и сигналов стояночного тормоза
  • Выключатель указателей поворотов, габаритных схема механического дизеля audi 100 с3, фар
  • Фары передние и задние противотуманные фонари
  • Фары заднего хода, освещение панели приборов, моторного отсека
  • Схема стеклоочистителя, омывателя стекла, фар, сигнала
  • Контрольные лампы охлаждающей жидкости и схема механического дизеля audi 100 с3 тормозных колодок
  • Электрическая схема панели приборов и спидометра Ауди 100
  • Обогрев заднего стекла и вентилятор отопителя
  • Прикуриватель, его освещение и магнитола
  • Электрическая схема внутреннего освещения багажника Ауди 100
  • Схема впрыска топлива с регулировкой детонационного сгорания
