Топливная система автомобилей Форд Фьюжен, Форд Фиеста

В состав топливной системы двигателя Форд Фьюжен, Форд Фиеста (рис.8) входят элементы следующих систем:

– подачи топлива, включающей в себя топливный бак, электробензонасос, топливный фильтр, регулятор давления топлива, трубопроводы и топливную рампу с форсунками;

– воздухоподачи, в которую входят воздушный фильтр, дроссельный узел, регулятор холостого хода;

– улавливания паров топлива, состоящей из адсорбера, клапана продувки адсорбера и соединительных трубопроводов.

Функциональное назначение системы подачи топлива Форд Фьюжн, Форд Фиеста – обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах.



Двигатель Форд Фьюжен, Форд Фиеста оборудован электронной системой управления с распределенным впрыском топлива.

В системе распределенного впрыска топлива автомобилей Ford Fusion, Ford Fiesta функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены: воздух подается системой воздухоподачи, состоящей из дроссельного узла и регулятора холостого хода, а необходимое в каждый момент работы двигателя количество топлива впрыскивается форсунками во впускной коллектор.



Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов.

Управляет системой впрыска топлива Форд Фьюжен, Форд Фиеста (и системой зажигания тоже) электронный блок, непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах двигателя.



Рис.8.

Топливная система Форд Фьюжен, Форд Фиеста

1 – возвратный топливопровод; 2 – обратный клапан системы улавливания паров топлива (EVAP); 3 – модуль топливного насоса Ford Fusion, Ford Fiesta; 4 – вентиляционный трубопровод топливного бака; 5 – заправочный патрубок топливного бака в сборе; 6 как снять трупку с рамки форсунок форд мондео 4 адсорбер; 7 – топливный фильтр; 8 – подающий топливопровод

Основным датчиком для обеспечения оптимального процесса сгорания является датчик концентрации кислорода в отработавших газах.

Он установлен в выпускном коллекторе двигателя и совместно с электронным блоком и форсунками образует контур корректировки состава топливовоздушной смеси, подаваемой в двигатель.

По сигналам датчика блок управления двигателем Форд Фьюжн, Форд Фиеста определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в как снять трупку с рамки форсунок форд мондео 4 момент времени.



Зафиксировав отклонение состава от оптимального 1:14 (соответственно топливо и воздух), обеспечивающего наиболее эффективную работу каталитического нейтрализатора отработавших газов, блок как снять трупку с рамки форсунок форд мондео 4 с помощью форсунок изменяет состав смеси.

В результате контур управления составом топливовоздушной смеси является замкнутым.

Топливный бак вместимостью 45 л, от формованный из бензостойкой пластмассы, установлен под полом кузова в его задней части и как снять трупку с рамки форсунок форд мондео 4 четырьмя болтами.

Для того чтобы пары топлива не попадали в атмосферу, бак соединен трубопроводом с адсорбером. Во фланцевое отверстие в верхней части бака автомобилей Форд Фьюжен, Форд Фиеста установлен электрический топливный насос.



Из насоса топливо подается в топливный фильтр, установленный в подкапотном пространстве на щите передка, и оттуда поступает в топливную рампу двигателя, закрепленную на впускном коллекторе. Из топливной рампы топливо впрыскивается форсунками во впускной коллектор.

Топливный насос Форд Фьюжен, Форд Фиеста погружной, роторного типа, с электроприводом. Насос неразборной конструкции ремонту не подлежит, при выходе из строя его надо заменить.

Топливопроводы системы питания представляют собой трубки, соединяющие между собой различные элементы системы.

Модуль топливного насоса включает в себя электрический насос и датчик указателя уровня топлива.

Модуль топливного насоса (бензонасоса) Форд Фьюжн, Форд Фиеста обеспечивает подачу топлива и установлен в топливном баке, что снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения.

Замена бензонасоса Форд Фьюжен, Форд Фиеста

Если возник повышенный шум при работе топливного насоса (бензонасоса) Форд Фьюжен, Форд Фиеста и падает мощность двигателя, то, скорее всего, топливный насос вышел из строя.

Предварительно проверьте давление в системе как снять трупку с рамки форсунок форд мондео 4 топлива в следующем порядке:

- Проверьте исправность регулятора давления топлива.

- Если давление в системе меньше 250 кПа (2,5 кгс/см2), замените топливный фильтр.

Если и в этом случае давление не возрастает, топливный насос Ford Fusion, Ford Fiesta необходимо заменить, так как его элементы отдельно в запасные части не поставляются, а попытки ремонта, как правило, не приводят к положительному результату.

Снизьте давление в топливной системе.



Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите топливный бак.

Отверните и снимите прижимное кольцо модуля топливного насоса Форд Фьюжен, Форд Фиеста.



Аккуратно извлеките модуль топливного насоса и слейте из него топливо в заранее подготовленную емкость.

Снимите уплотнительную прокладку.

Отсоедините колодку от клеммы на крышке корпуса модуля топливного насоса и от датчика уровня топлива.

Сожмите концы фиксатора и снимите датчик уровня топлива Ford Fusion, Ford Fiesta.

Отожмите отверткой фиксаторы на корпусе модуля бензонасоса и один фиксатор внутри затем разъедините корпус модуля топливного насоса.

Извлеките дистанционное полукольцо.

Подденьте отверткой и снимите с насоса фильтр.

Отсоедините колодку жгута проводов от бензонасоса Форд Фьюжен, Форд Фиеста.

Разожмите хомут крепления шланга к патрубку топливного насоса и снимите топливный насос.

Соберите и установите модуль топливного насоса в порядке, обратном снятию.

Топливный фильтр тонкой очистки Форд Фьюжн, Форд Фиеста – полнопоточный, закреплен в кронштейне, установленном под полом кузова в его задней части рядом с топливным баком.

Фильтр неразборный, состоит из стального корпуса с бумажным фильтрующим элементом.



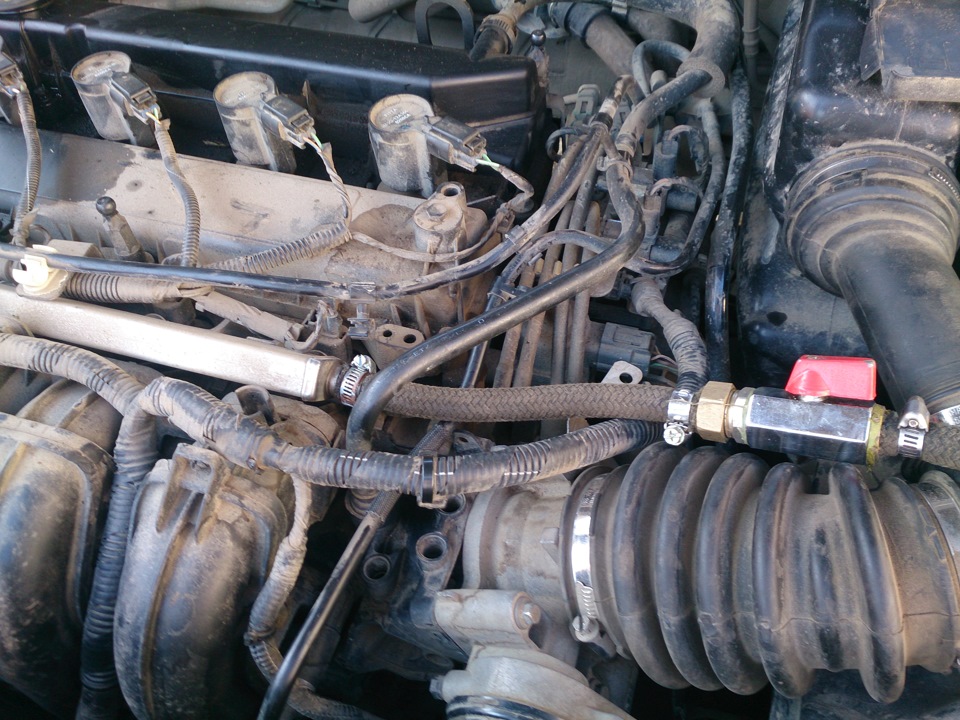

Рис.9.

как снять трупку с рамки форсунок форд мондео 4

Топливная рампа Форд Фьюжен, Форд Фиеста

1 – форсунка; 2 – рампа; 3 – фиксатор форсунки; 4 – уплотнительное кольцо форсунки; 5 – регулятор давления топлива

Топливная рампа Форд Фьюжен, Форд Фиеста (рис.9) представляет собой литую пустотелую деталь с отверстиями для установки форсунок 1, с фланцем для установки регулятора 5 давления как снять трупку с рамки форсунок форд мондео 4 и со штуцером для присоединения топливопровода высокого давления.



Форсунки Форд Фьюжен, Форд Фиеста уплотнены в отверстиях рампы и в гнездах впускного коллектора резиновыми кольцами 4 и закреплены пружинными фиксаторами 3.

На фланце рампы фиксирующей скобой прикреплен регулятор 5 давления топлива, к которому присоединен трубопровод слива топлива.

Рампа с форсунками и регулятором Форд Фьюжн, Форд Фиеста в сборе вставлена хвостовиками форсунок в отверстия впускного коллектора и закрепле на двумя болтами.

На топливной рампе двигателя Duratec HE объемом 2,0 л регулятор давления топлива отсутствует.



Рис.10.

Форсунка системы впрыска топлива Форд Фьюжен, Форд Фиеста

1 – верхнее уплотнительное кольцо; 2 – штекерные как снять трупку с рамки форсунок форд мондео 4 обмотки электромагнита; 3 – нижнее уплотнительное кольцо

Форсунки (рис.10) прикреплены к рампе Форд Фьюжен, Форд Фиеста, из которой к ним подается топливо, а своими распылителями входят в отверстия впускного коллектора.

В отверстиях рампы и впускного коллектора форсунки уплотнены резиновыми кольцами 1 и 3.

Форсунка предназначена для дозированного впрыска топлива в цилиндр двигателя и представляет собой высокоточный электромеханический клапан.

Топливо под давлением поступает из рампы по каналам внутри корпуса форсунки к запорному клапану.

Пружина поджимает иглу запорного клапана к конусному отверстию пластины распылителя, удерживая клапан в закрытом положении.

Напряжение, подаваемое от блока управления двигателем Форд Фьюжен, Форд Фиеста через как снять трупку с рамки форсунок форд мондео 4 выводы 2 на обмотку электромагнита форсунки, создает в ней магнитное поле, втягивающее сердечник вместе с иглой запорного клапана внутрь электромагнита.

Конусное кольцевое отверстие в пластине распылителя открывается, и топливо впрыскивается через диффузор корпуса распылителя во впускной канал головки блока цилиндров и далее в цилиндр двигателя.



После прекращения поступления электрического импульса пружина возвращает сердечник иглу запорного клапана в исходное состояние – клапан запирается.

Количество топлива, впрыскиваемое форсункой, зависит от длительности электрического импульса.

Регулятор давления топлива, устанавливаемый на топливной рампе двигателей Duratec объемом 1,4 и 1,6 л автомобилей Форд Фьюжен, Форд Фиеста поддерживает постоянное давление топлива в центральном канале рампы на всех режимах работы двигателя.



Регулирование давления топлива, подаваемого в форсунки, основано на принципе слежения за значением перепада давления в рампе и впускном коллекторе, которое при любых условиях должно составлять не менее 300 кПа (3,0 кгс/см2).

Подача электрического топливного насоса больше, чем это необходимо для обеспечения работоспособности системы.

Поэтому при работе двигателя Ford Fusion, Ford Fiesta часть топлива с помощью регулятора давления постоянно сливается через обратный трубопровод в топливный бак.

В зависимости от разрежения во впускном коллекторе регулятор давления уменьшает или увеличивает слив излишнего топлива, поддерживая постоянное давление в рампе.

Регулятор давления двигателя Форд Фьюжн, Форд Фиеста представляет собой замкнутую полость, разделенную диафрагмой на вакуумную и топливную камеры.

Вакуумная камера сообщается через вакуумный шланг с впускным коллектором двигателя, топливная – через канал в корпусе регулятора с полостью топливной рампы.



Во время работы двигателя под действием пружины клапан регулятора закрыт, если перепад давления во как снять трупку с рамки форсунок форд мондео 4 коллекторе и топливной рампе не более 0,3 Как снять трупку с рамки форсунок форд мондео 4.

Обратного слива топлива нет – давление в топливопроводе начинает повышаться. При перепаде давления свыше 300 кПа (3,0 кгс/см2) диафрагма регулятора давления прогибается и между клапаном и его седлом образуется зазор, через который в другой канал регулятора, соединенный со сливным трубопроводом, сливается излишнее топливо – давление снижается.



При увеличении нагрузки двигателя Форд Фьюжен, Форд Фиеста, работающего при большом открытии дроссельной заслонки, расход топлива увеличивается и давление в топливной рампе падает.

Одновременно с этим уменьшается разрежение во впускном коллекторе. Пружина прижимает клапан регулятора давления к седлу, слив топлива в топливный бак прекращается – давление повышается.

Эти процессы повторяются непрерывно, в результате чего в топливной рампе поддерживается постоянное давление.

Воздушный фильтр установлен в моторном отсеке.

Фильтрующий элемент воздушного фильтра бумажный, плоский, с большой площадью фильтрующей поверхности.

как снять трупку с рамки форсунок форд мондео 4

Во входное отверстие фильтра вставлен пластмассовый воздуховод, закрепленный на верхней поперечине рамки радиатора.

На двигатели 1,4 и 1,6 л Duratec 16V автомобилей Форд Фьюжен, Форд Фиеста устанавливают электронно управляемый блок как снять трупку с рамки форсунок форд мондео 4 заслонки.

Дроссельный узел представляет собой электронное регулирующее устройство и служит для изменения количества основного воздуха, подаваемого во впускную систему двигателя.



Дроссельный узел Форд Фьюжен, Форд Фиеста установлен на входном фланце впускного коллектора. На входной патрубок дроссельного узла надет формованный резиновый рукав, закрепленный хомутом и соединяющий дроссельный узел с воздушным фильтром.

Так называемая «электронная» педаль управления дроссельной заслонкой передает информацию о степени нажатия на педаль электронному блоку управления двигателем, который, в свою очередь, с учетом скорости, включенной передачи, нагрузки двигателя и частоты вращения коленчатого вала открывает дроссельную заслонку.

Впускной коллектор двигателя Форд Фьюжен, Форд Фиеста изготовлен из высокопрочного маслобензостойкого пластика и конструктивно объединен с впускным ресивером.

Во впускном коллекторе двигателей (кроме двигателя 1,3 л Duratec 8V) установлена дроссельная заслонка с электронным
управлением.

Пары топлива из топливного бака постоянно отводятся по трубопроводу и накапливаются в адсорбере, заполненном активированным углем (адсорбентом).

При работе двигателя Форд Фьюжн, Форд Фиеста происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по трубопроводу из диффузора дроссельного узла в полость адсорбера при открывании клапана как снять трупку с рамки форсунок форд мондео 4 Контроллер регулирует степень продувки адсорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изменяемой частотой импульса.

Система улавливания паров топлива автомобилей Форд Фьюжен, Форд Фиеста предотвращает выход из топливной системы в атмосферу паров топлива, неблагоприятно влияющих на экологию окружающей среды.



В системе применен метод поглощения паров топлива угольным адсорбером. Он установлен на топливном баке и соединен с ним трубопроводом и клапаном продувки.

В моторном отсеке на головке блока цилиндров расположен электромагнитный клапан продувки адсорбера, которым по сигналу блока управления двигателем Ford Fusion, Ford Fiesta переключаются режимы работы системы.

Пары топлива из адсорбера по трубопроводу поступают во впускную трубу двигателя и сгорают в цилиндрах.

Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.
